吹田市 工場入口手動シャッター、破損の為、新しくやり替えの施工例です。

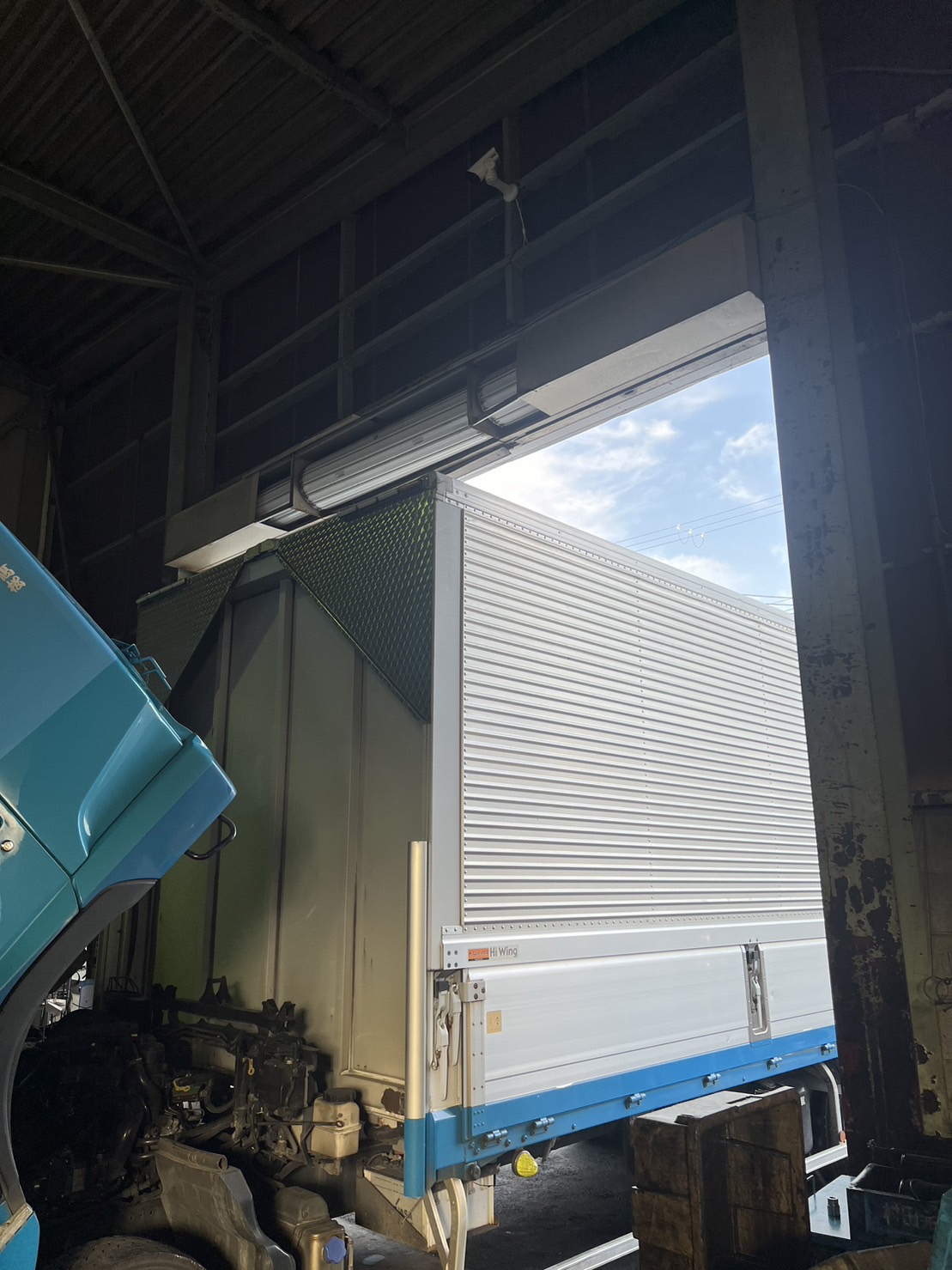

工場入り口手動シャッターです。トラックの荷台がシャッターのスラットに接触し破損してしまいました。修理することが可能かシャッターメーカーさんと現場調査に伺いましたが、破損がひどく取替するしかないとの判断になりました。今回既存と同じように手動シャッター３連で新設する事となり、その施工事例を掲載致します。
施行中①既存シャッターのスラットを下から５，６スパンずつ取り除いていきます。
施行中②外観左シャッター、右シャッター、中シャッターのスラットを順番に取り除いていきます。
施行中③シャッタースラット３カ所分取り除きましたら、シャッターボックス内シャフト部、そして、左右のガイドレールも取り除いていきます。
施行中④既存シャッター部材が全て取り除けましたら、新しいシャッターの取付です。事前に採寸オーダー製作したシャッターの、上部ボック部に軸受けを溶接止めし、その軸受けに巻き取りシャフトを設置していきます。その後スラットを巻き取りシャフトに装着、この工程を左右中３カ所繰り返します。写真は中柱を２カ所設置した所です。
施工後 新設のシャッタースラットを左右中３カ所下した写真です。３カ所共外部に鍵が付きますので、施解錠調整、確認をして完成となります。
