吹田市 工場内電動シャッターシャフト等破損、新しく中量電動シャッターに取替しました。その施工例です。
施工前①既存工場内電動シャッターです、シャフト部が破損し、スラット動かない状態でした。

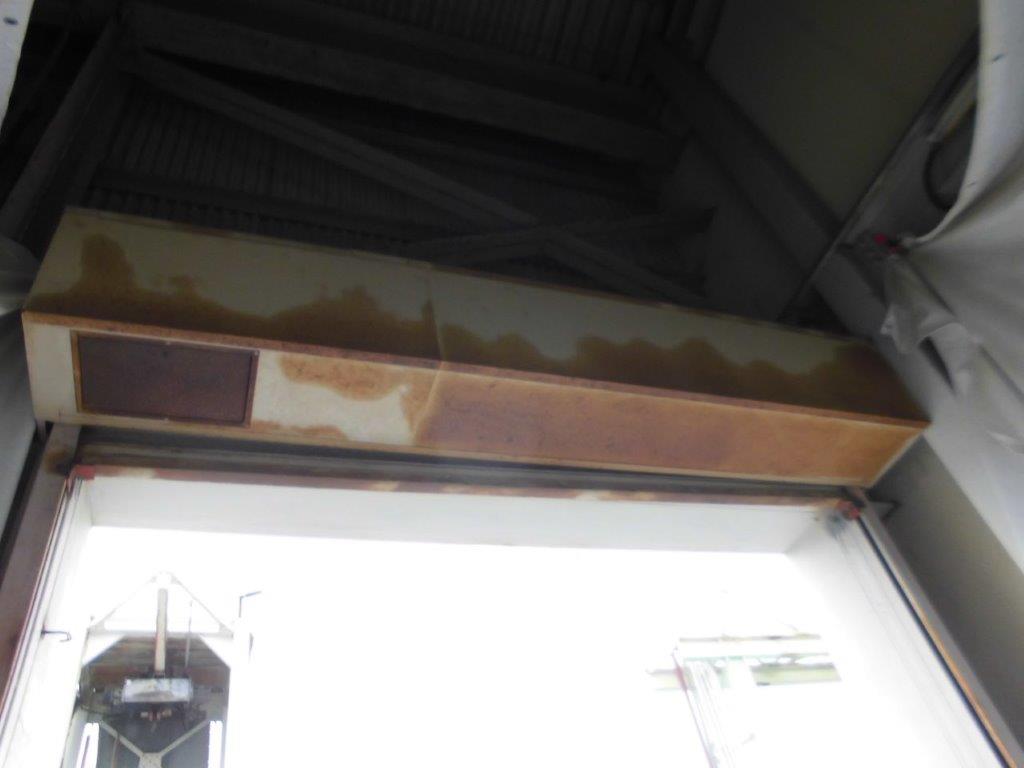

施工前②既存シャッターボックスも錆びついて、内部巻き取りシャフト受も破損していました。メンテナンス不可の為、既存をを撤去しての取替工事となりました。その施工工程を掲載致します。

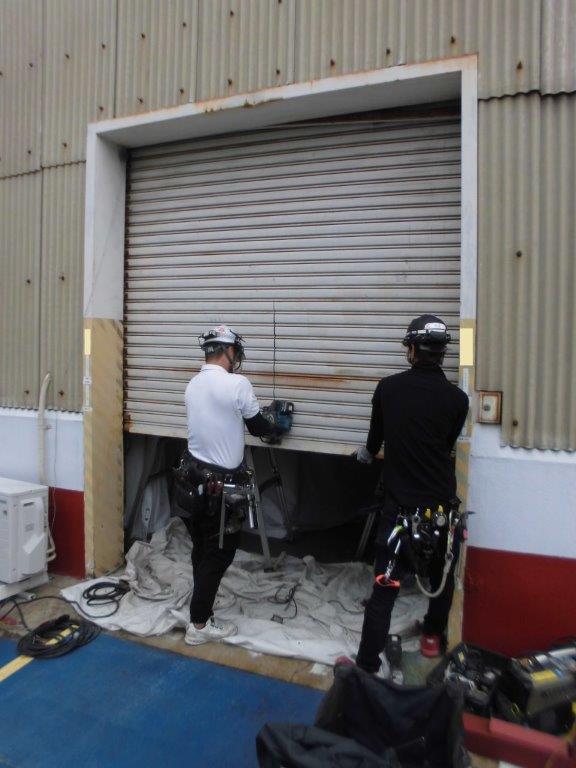

施工中①既存のシャッタースラットの中心位をを下からグラインダーで切断していきます。

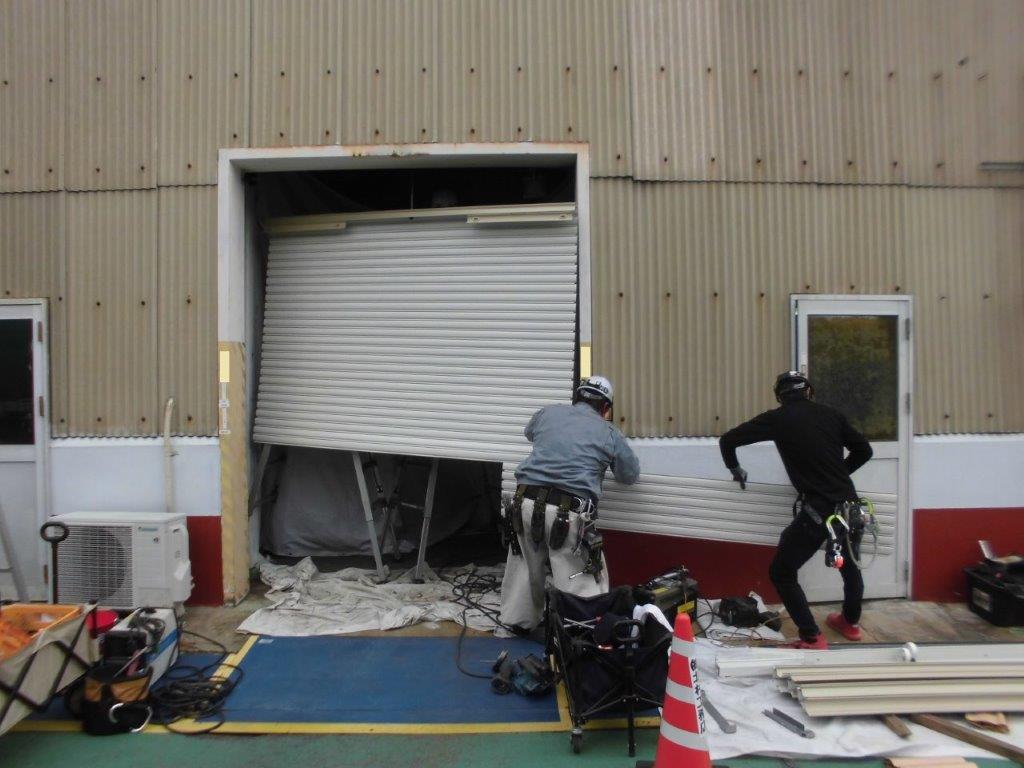

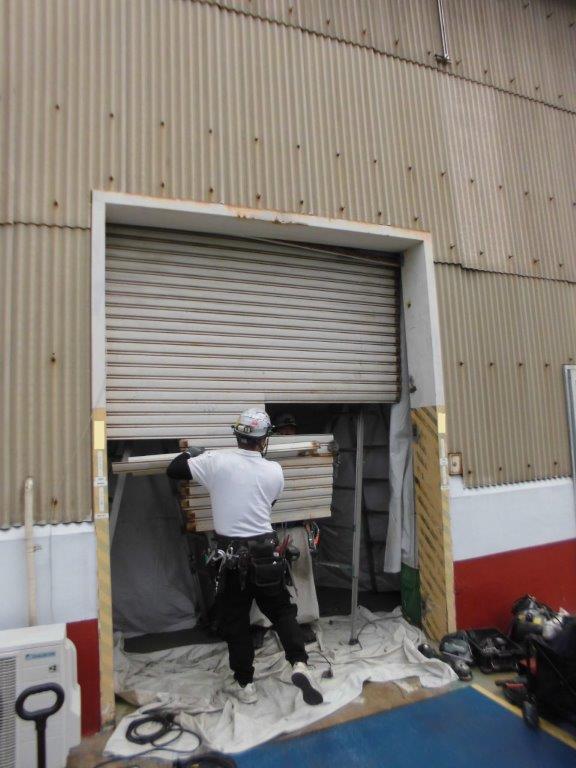

施工中②切断したスラットを半分づづ横から抜いていきます。この作業を繰り返し既存スラットを全て撤去します。その後、シャッターボックス等全て撤去します。

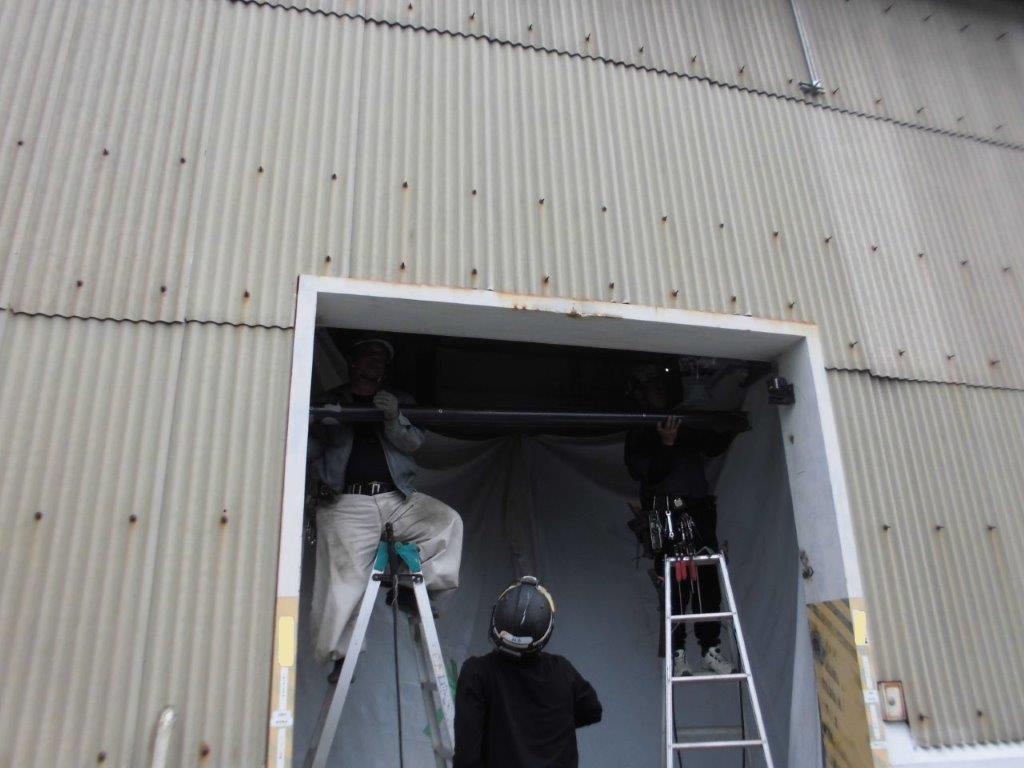

施工中③事前に採寸オーダー製作したシャッターを取付ていきます。最初に軸受け横材と取付、その後巻き取りシャフトを軸受けに設置します。（写真はシャフトを軸受けに設置するところです。
施工中④巻き取りシャフトに新設スラットを取付ていきます。

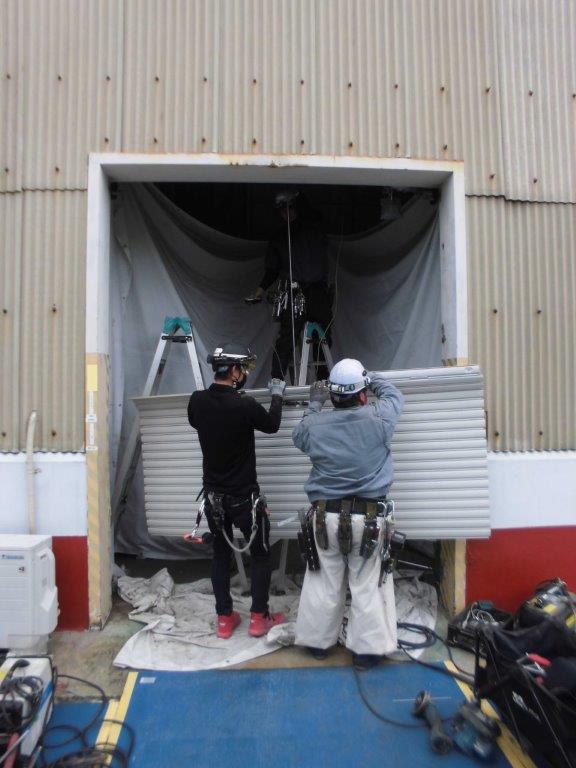

施工中⑤新設スラット５０センチ幅分位を下から順番にはめ込んでいきます。

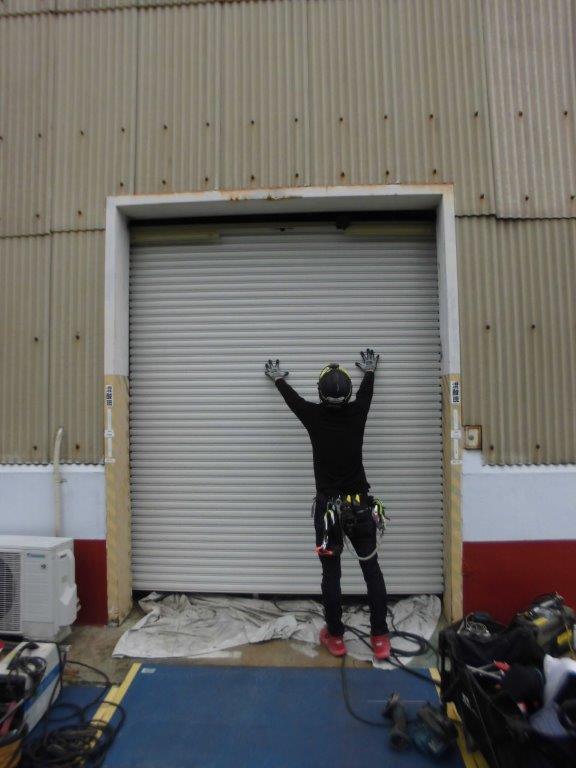

施工中⑥全てのスラット取付完了です。
施工中⑦次に左右ガイドレールを取付ていきます。

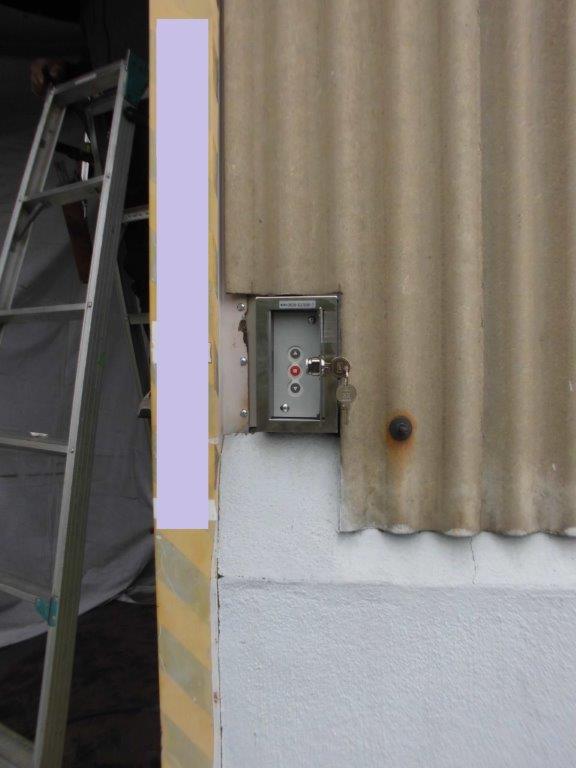

施工中⑧外部側にスイッチを取り付けます。

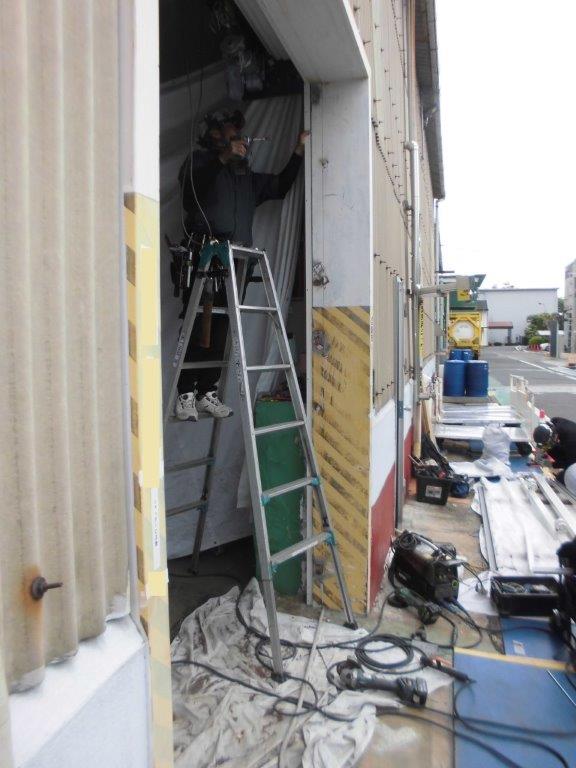

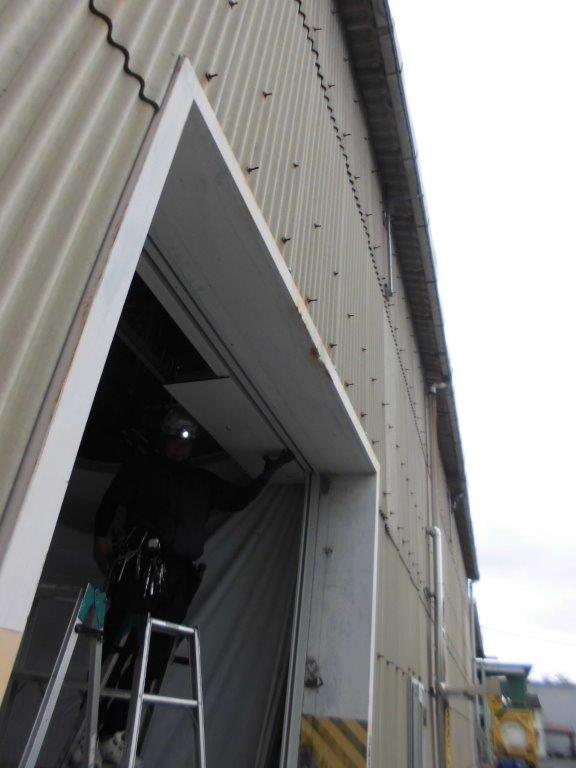

施工中⑨シャッターボックスカバーを取付ています。点検口も取付ていきます。

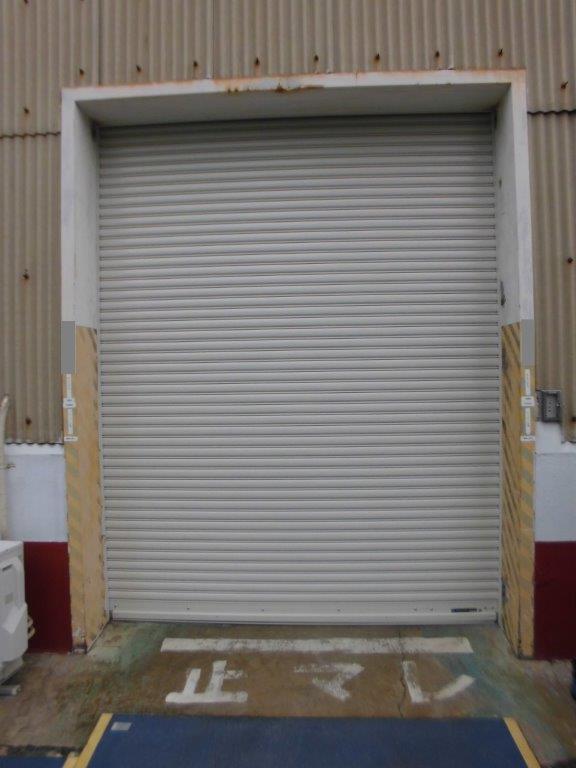

施工後 スイッチ操作で上下開閉動作確認、安全装置確認をして完成となります。
