吹田市 先進的窓リノベ事業補助金対象商品YKKAPプラマードＵふかし枠40mm仕様の取付例です。
既存ご自宅のＦＩＸ窓に先進的窓リノベ事業補助金対象商品YKKAPプラマードＵ引き違い窓を取付て欲しいとのご相談が有りました。現場調査に伺い採寸致しますと、窓枠が３３㎜程しか有りませんでした、プラマードＵを取付するのは７３㎜程必要ですので、メーカーオプションのふかし枠４０㎜を取付してのお取付になりますとご説明しご了解を得ましたので、今回その施工工程を掲載致します。

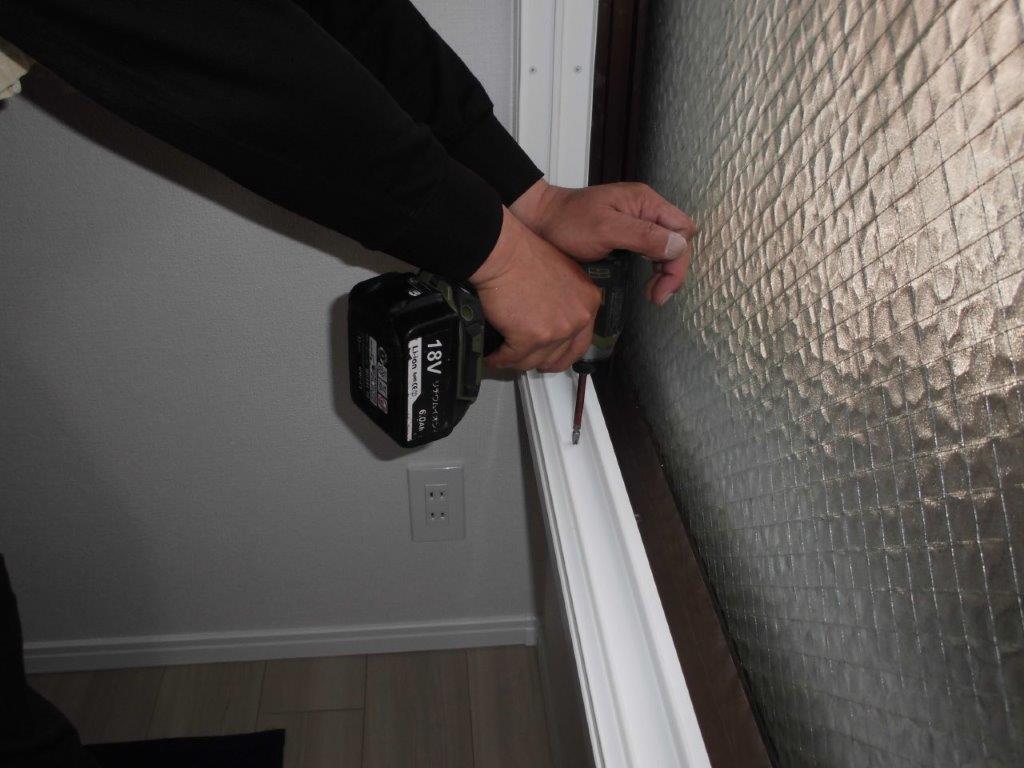

施工中①事前に採寸オーダー製作したふかし枠40㎜を窓枠に取付て行きます。写真は内観右縦枠にふかし枠の下地材アルミアングルを電動インパクトドライバーでビス止めしています。

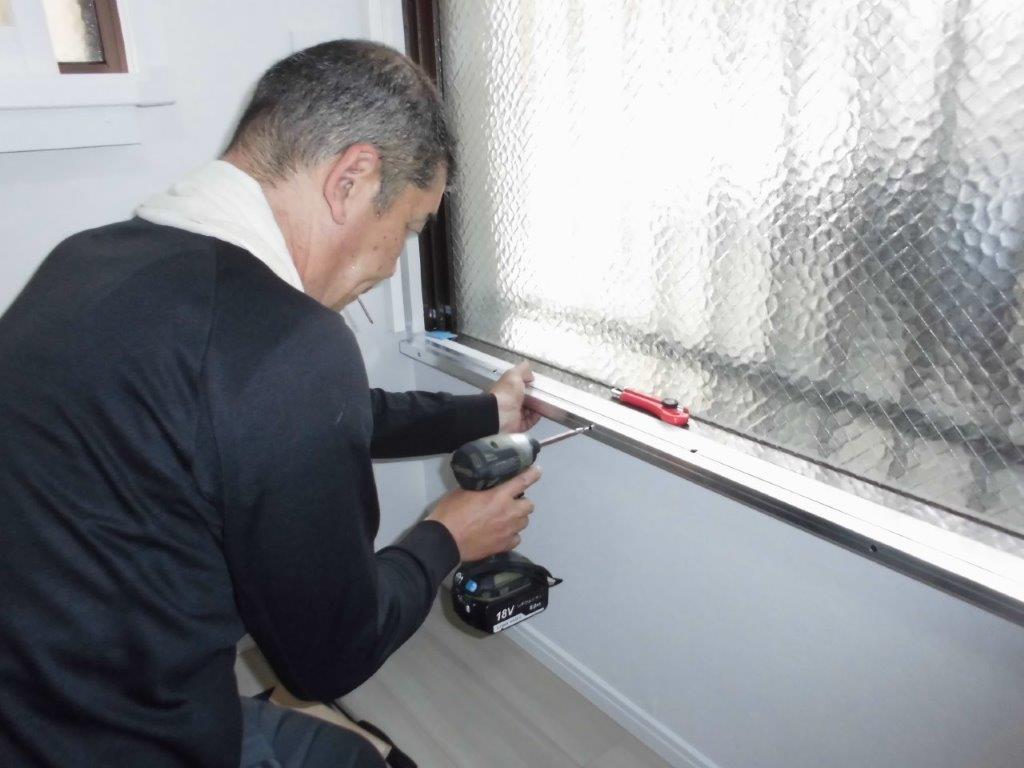

施工中②窓枠下部に、ふかし枠の下地材を電動インパクトドライバーでビス止めしていきます。左右上下４カ所この様に下地材をビス止めしていきます。
施工中③下地材のビス止めが完了しましたら、ふかし枠のカバー材を取り付けます。

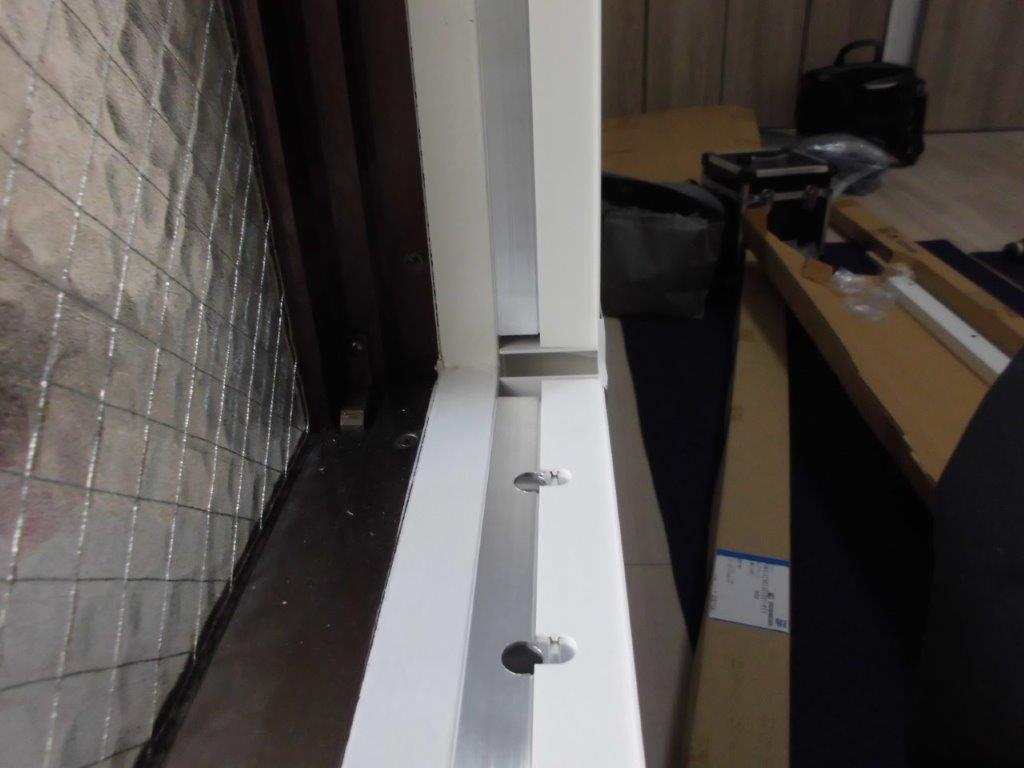

施工中④取付完了しました、ふかし枠の内側からの写真です。

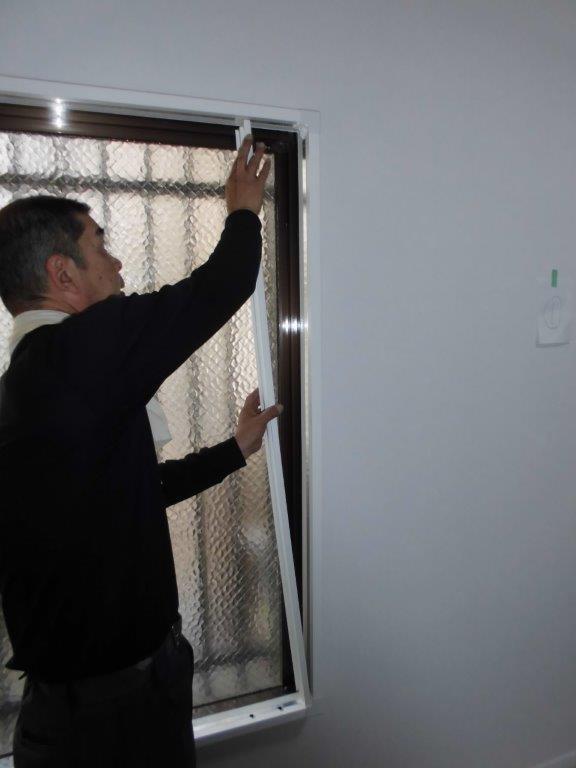

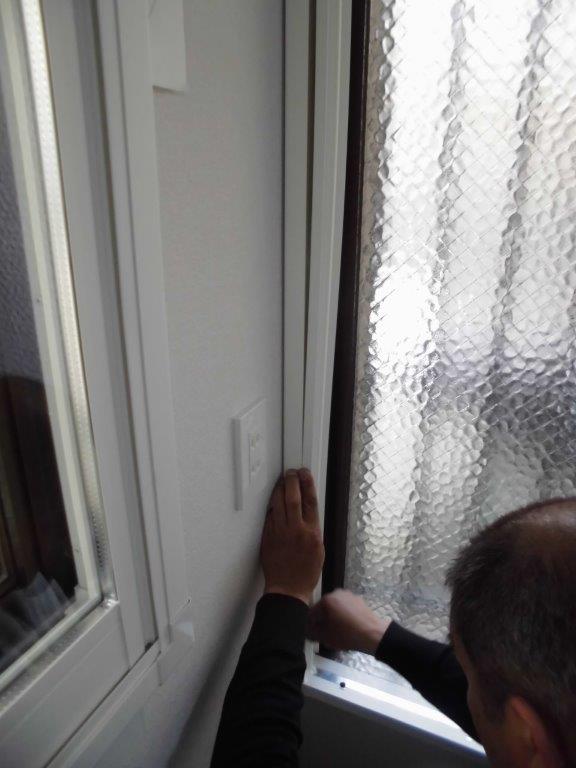

施工中⑤プラマードＵの枠を取付て行きます。内観左縦枠を取付ている所です。
施工中⑥内観右側を取付ている所です。

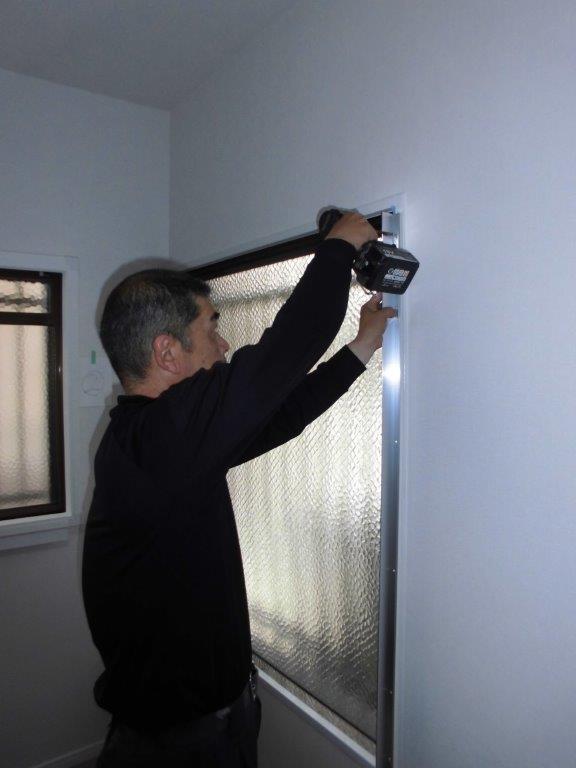

施工中⑦上部レールを電動インパクトドライバーでビス止めしている所です。
施工中⑧下レールを電動インパクトドライバーでビス止めしている所です。
施工中⑨ふかし枠40㎜取付後側面からの写真です。既存の窓枠が壁から10㎜出ていましたので合計50㎜程壁から出ます。
施工中⑩ふかし枠40㎜の下部に補強用アルミ角材を取り付けます。（レールの垂れ下がり防止の為）

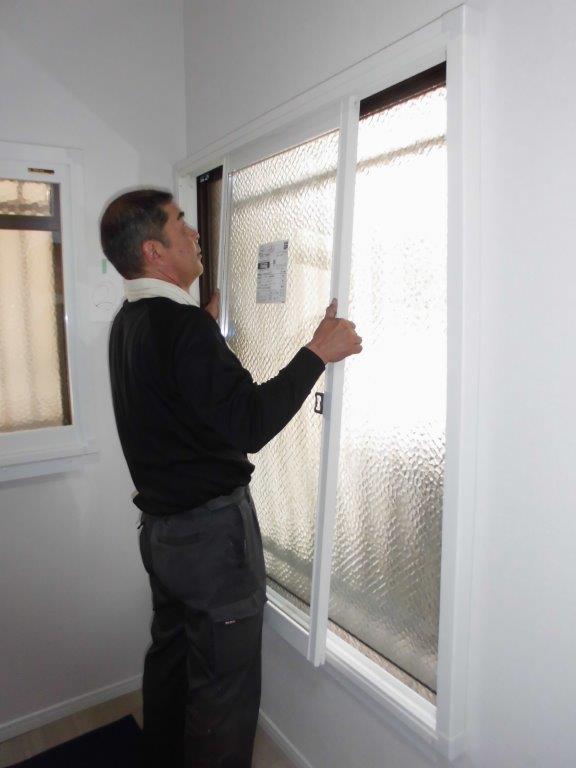

施工中⑪枠の取付が完了しましたら、内観左側の外硝子障子をはめ込みます。

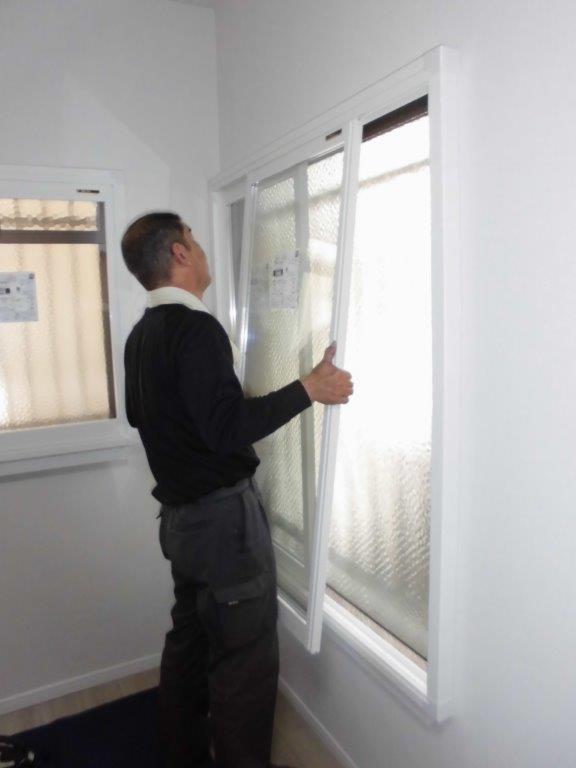

施工中⑫次に内観右側の内硝子障子をはめ込みます。

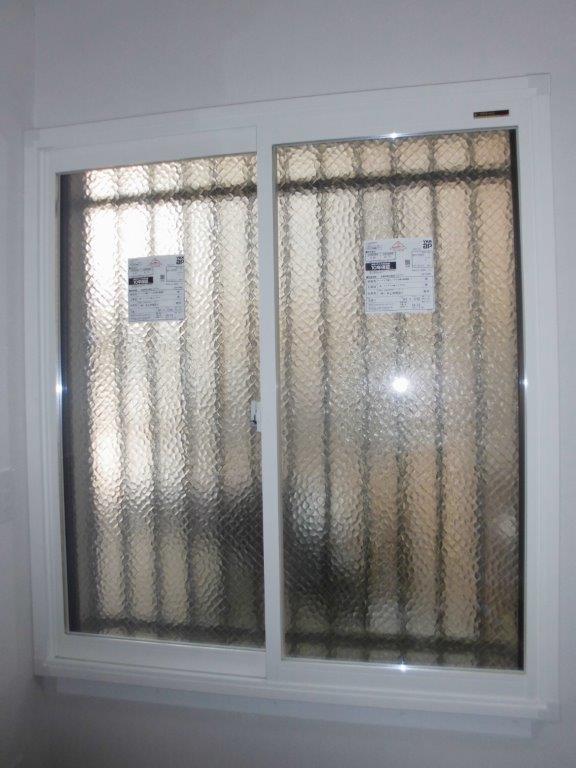

施工後戸車での隙間調整、クレセントの施錠調整をして完成となります。先進的窓リノベ事業補助金は50,000円未満の場合は申請出来ません。この窓寸法では29,000円ですのでその他の窓も合わせての申請になります。
