吹田市 事務所改修、ガレージに軽量手動シャッター３台取付の施工例です。

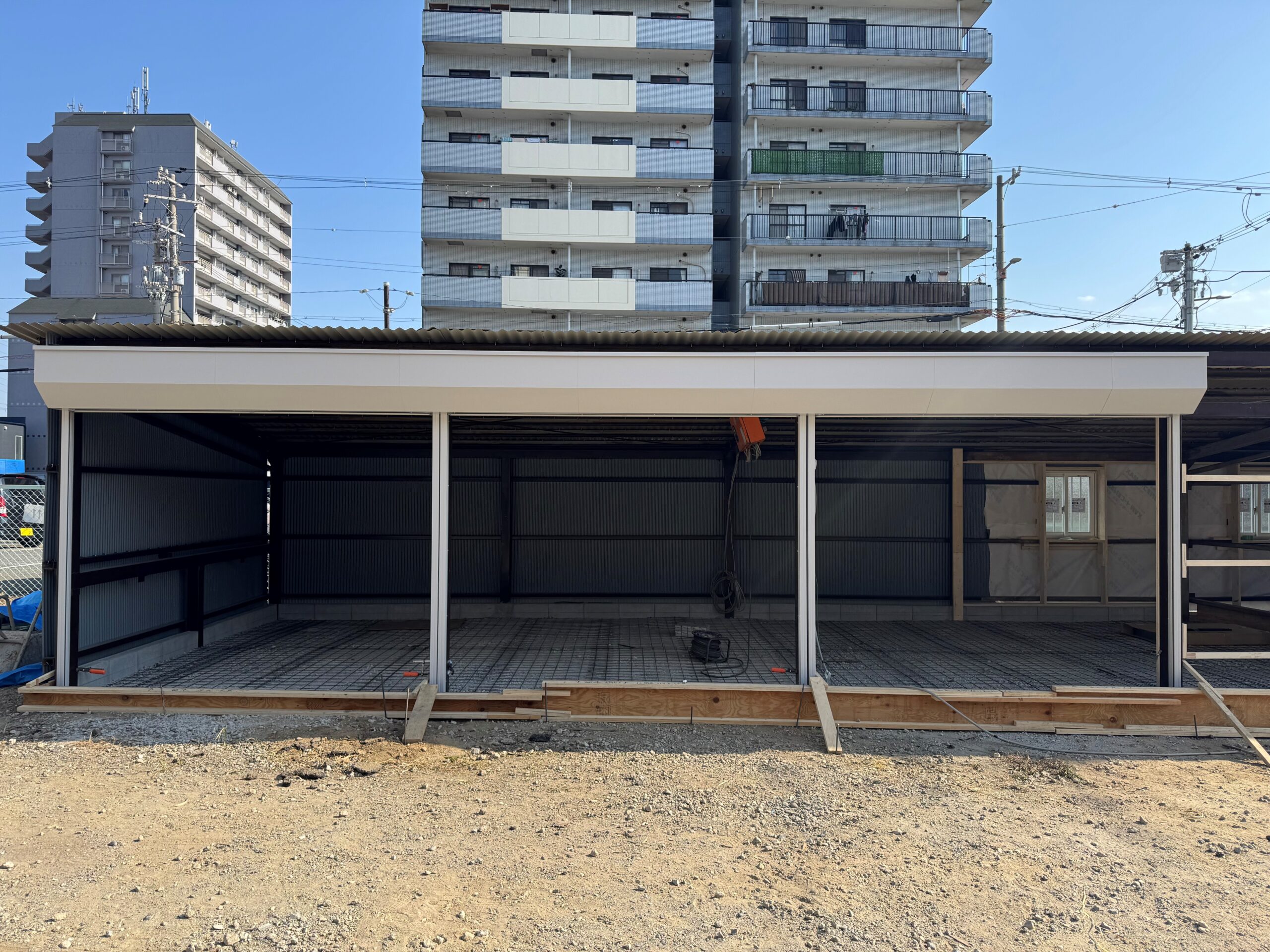

施工前 事務所改修に伴いガレージに軽量手動シャッターを３台取付する事となりましたのでその施工工程を掲載させて頂きます。

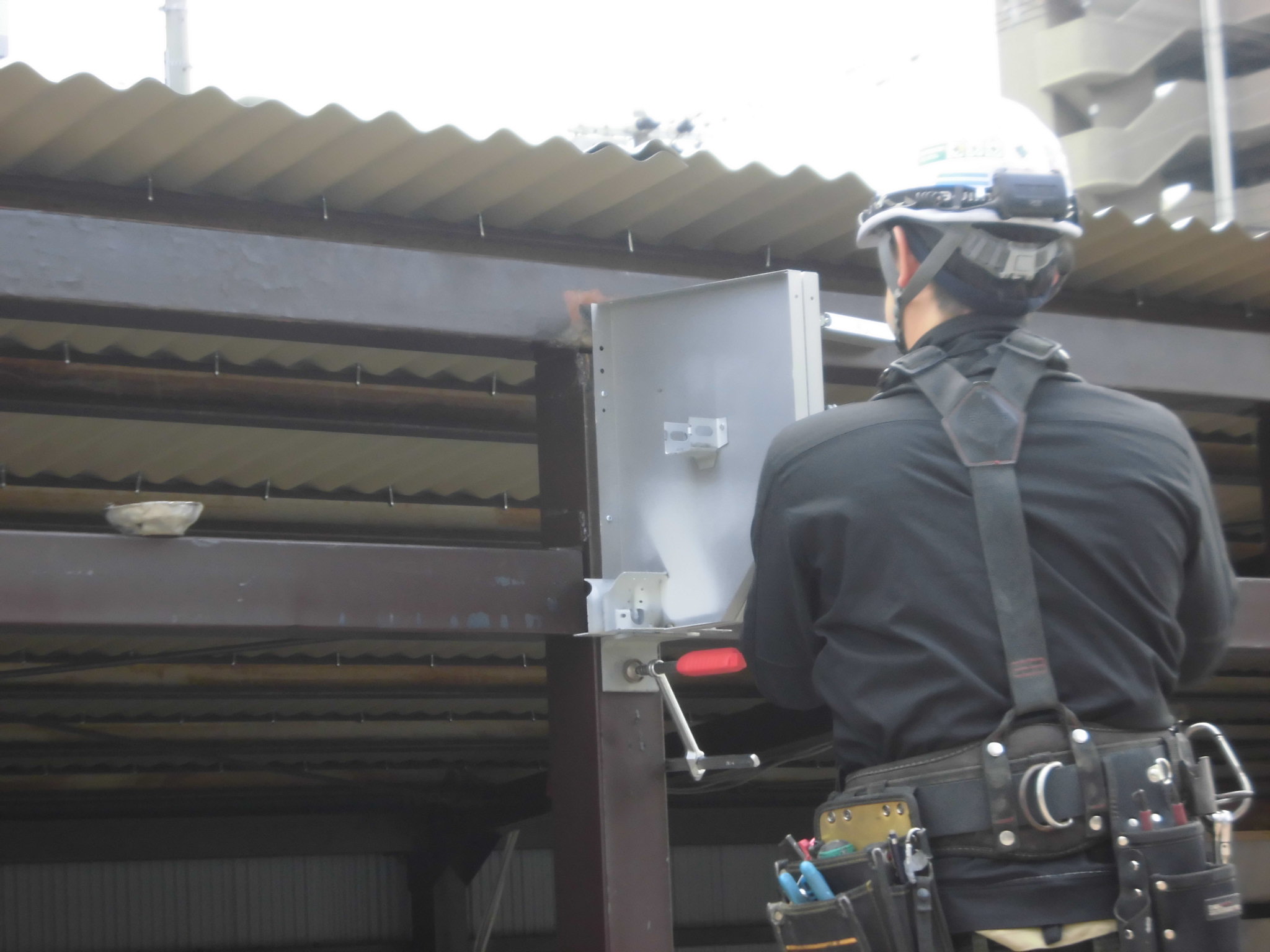

施工中①事前に採寸、打合せしてオーダー製作したシャッターを取付ていきます。最初に上部左右にシャフトの軸受けを電動インパクトドライバーでビス止めしていきます。その作業を３台分行います。

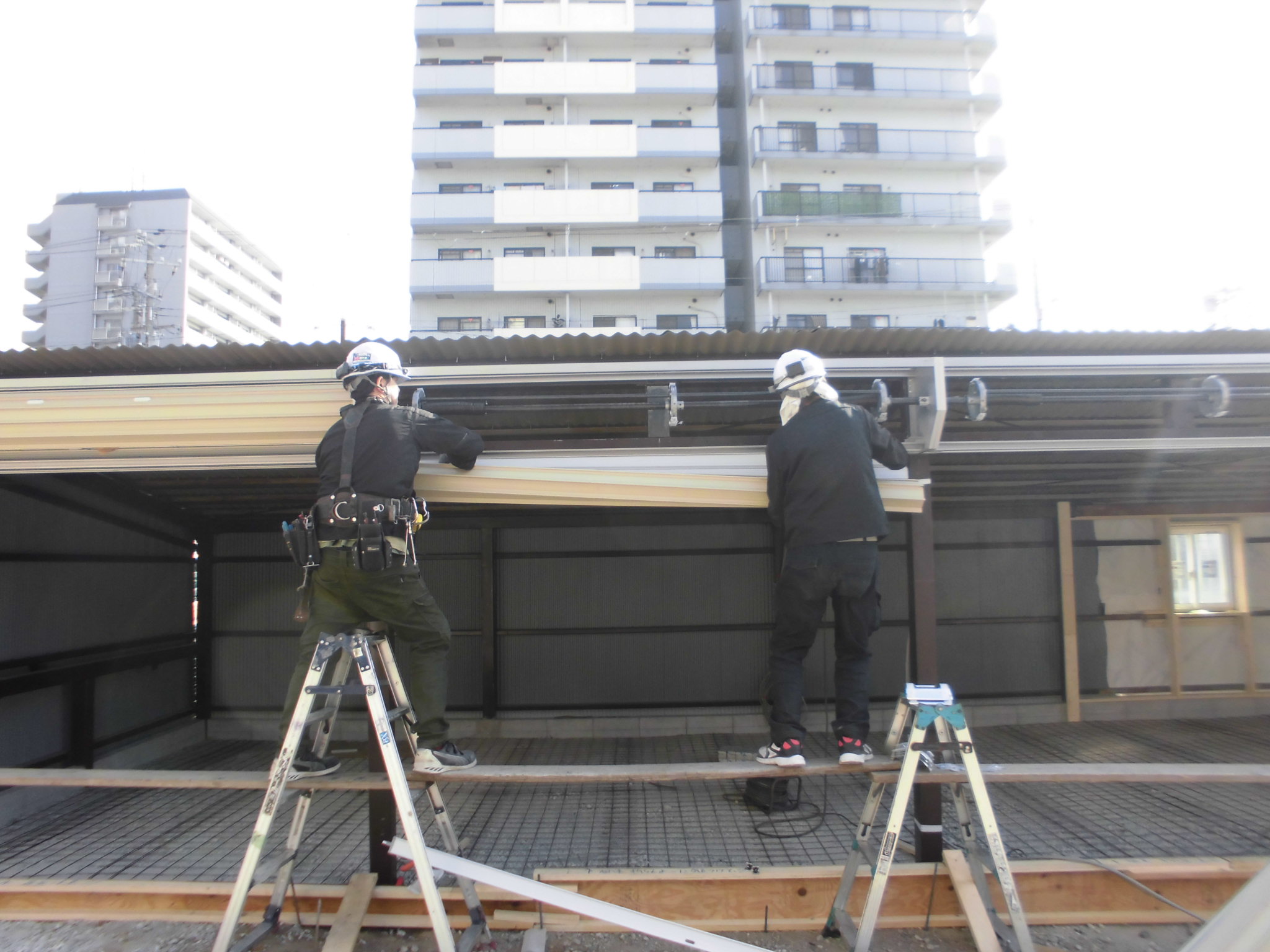

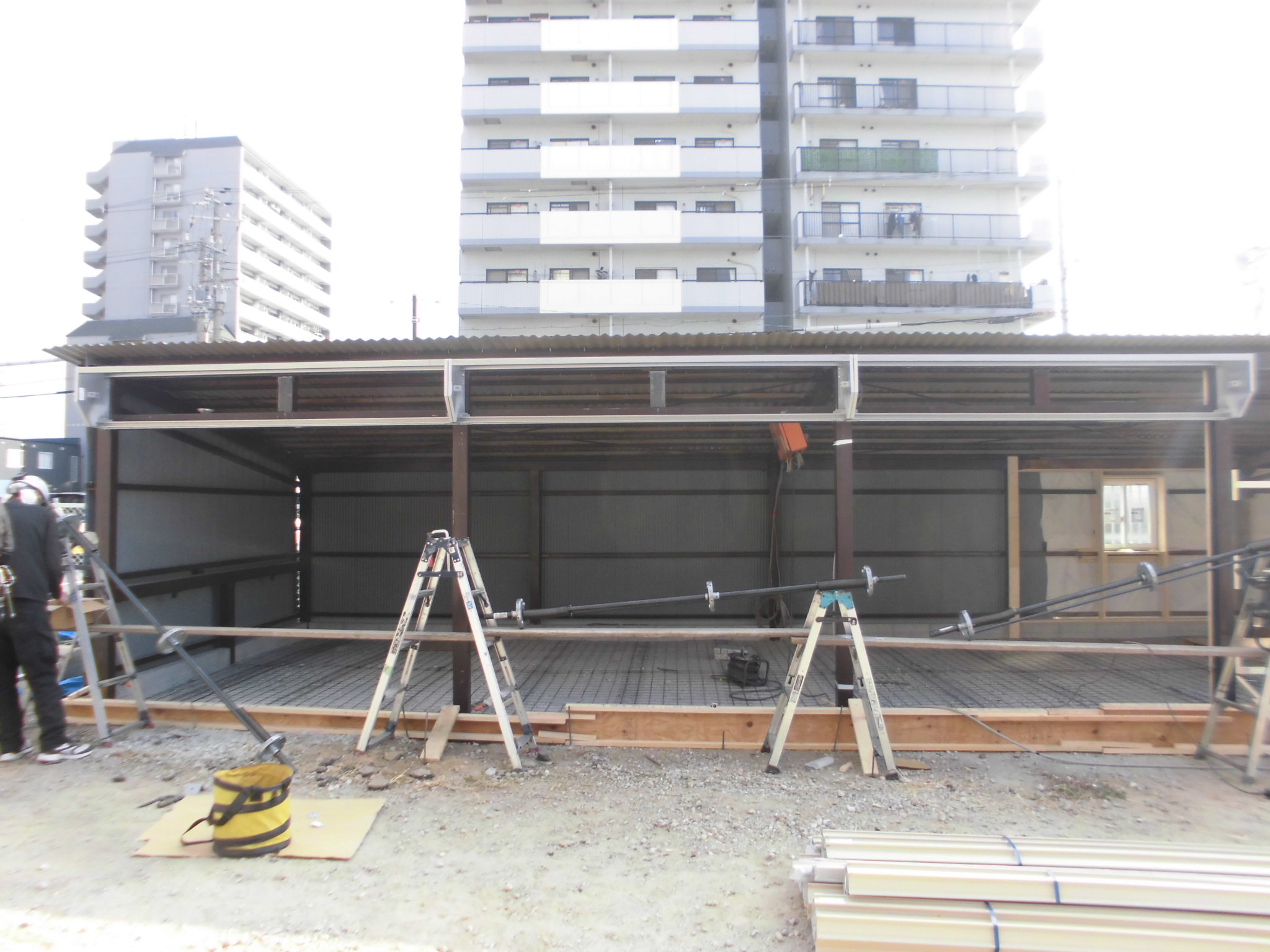

施工中②その後、シャッターボックスの骨組みの横材を取付しました。

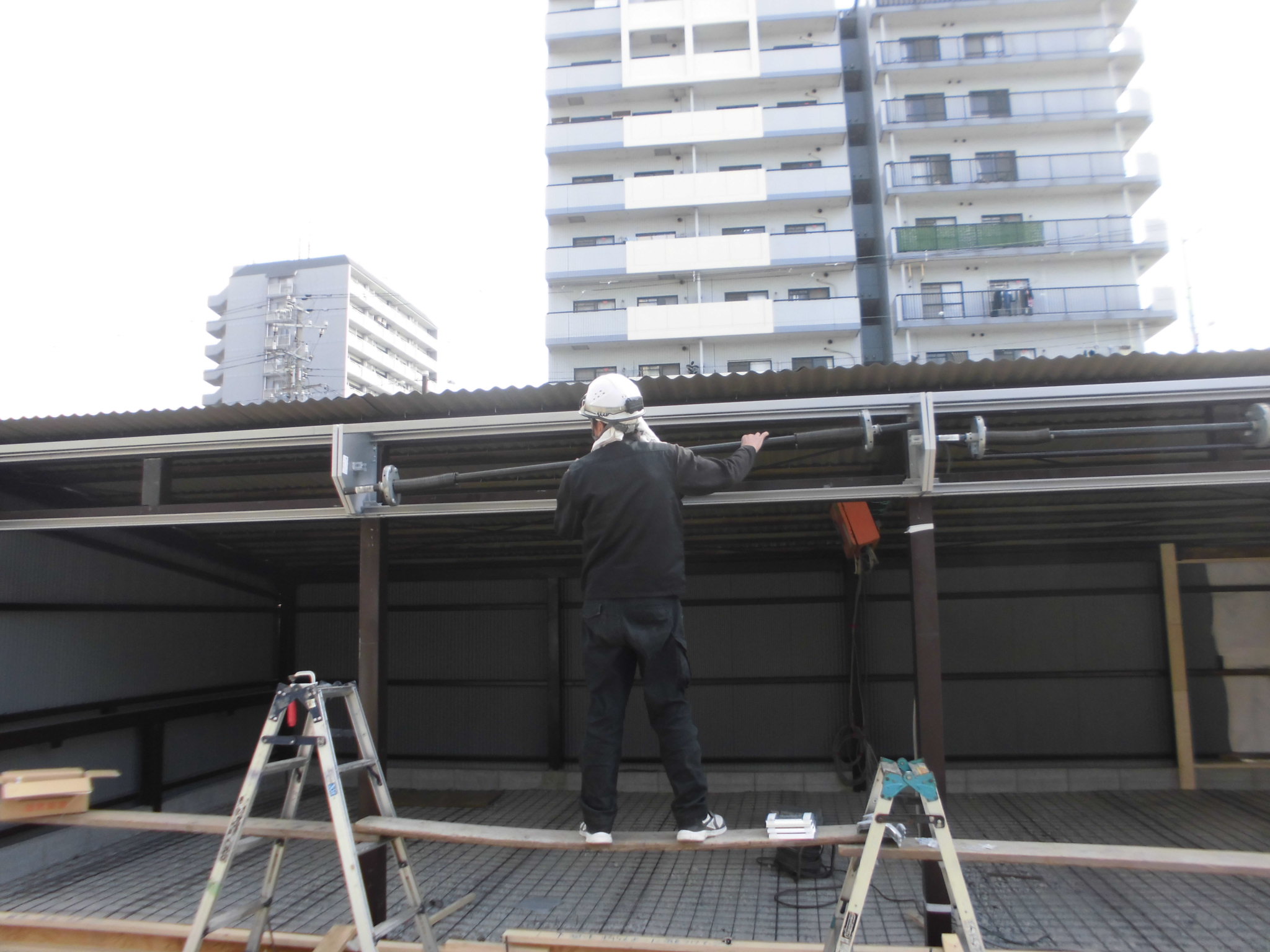

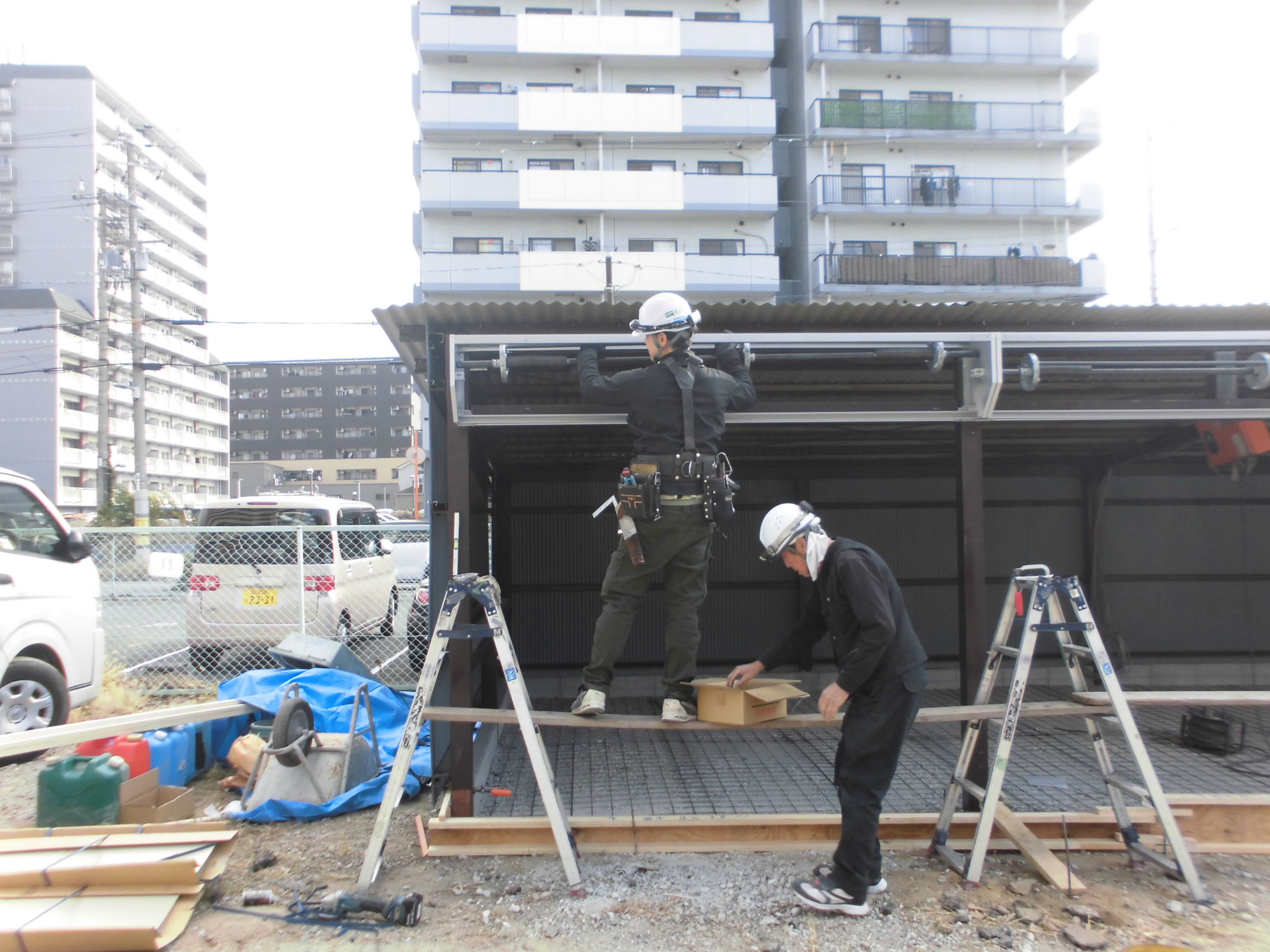

施工中③巻き取りシャフトを軸受けにはめ込んでいきます。
施工中④右側から順番に３カ所はめ込んでいきます。

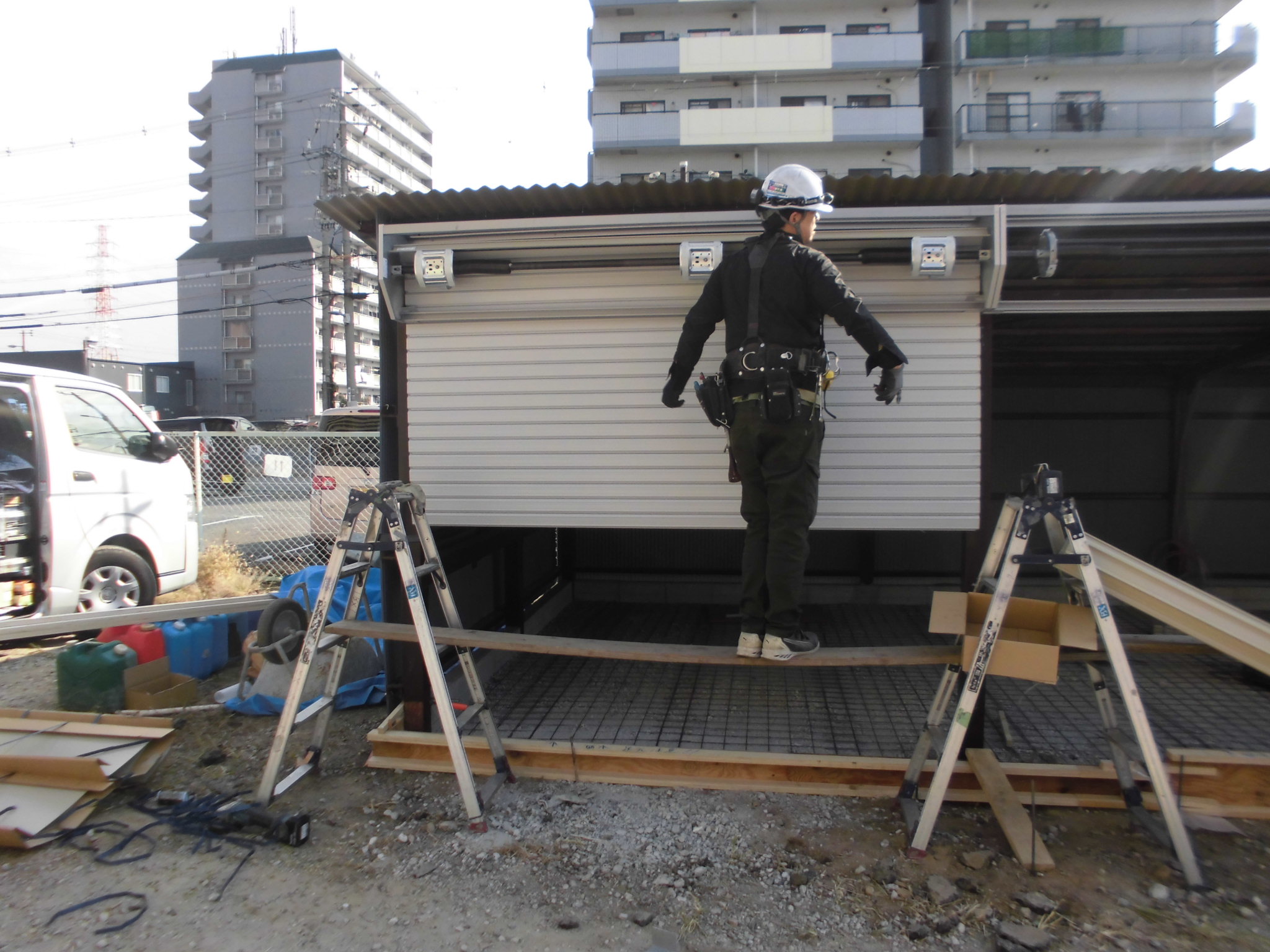

施工中⑤シャフトの取付が完了しましたら、シャッター本体スラットを巻き取りシャフトに取付します。

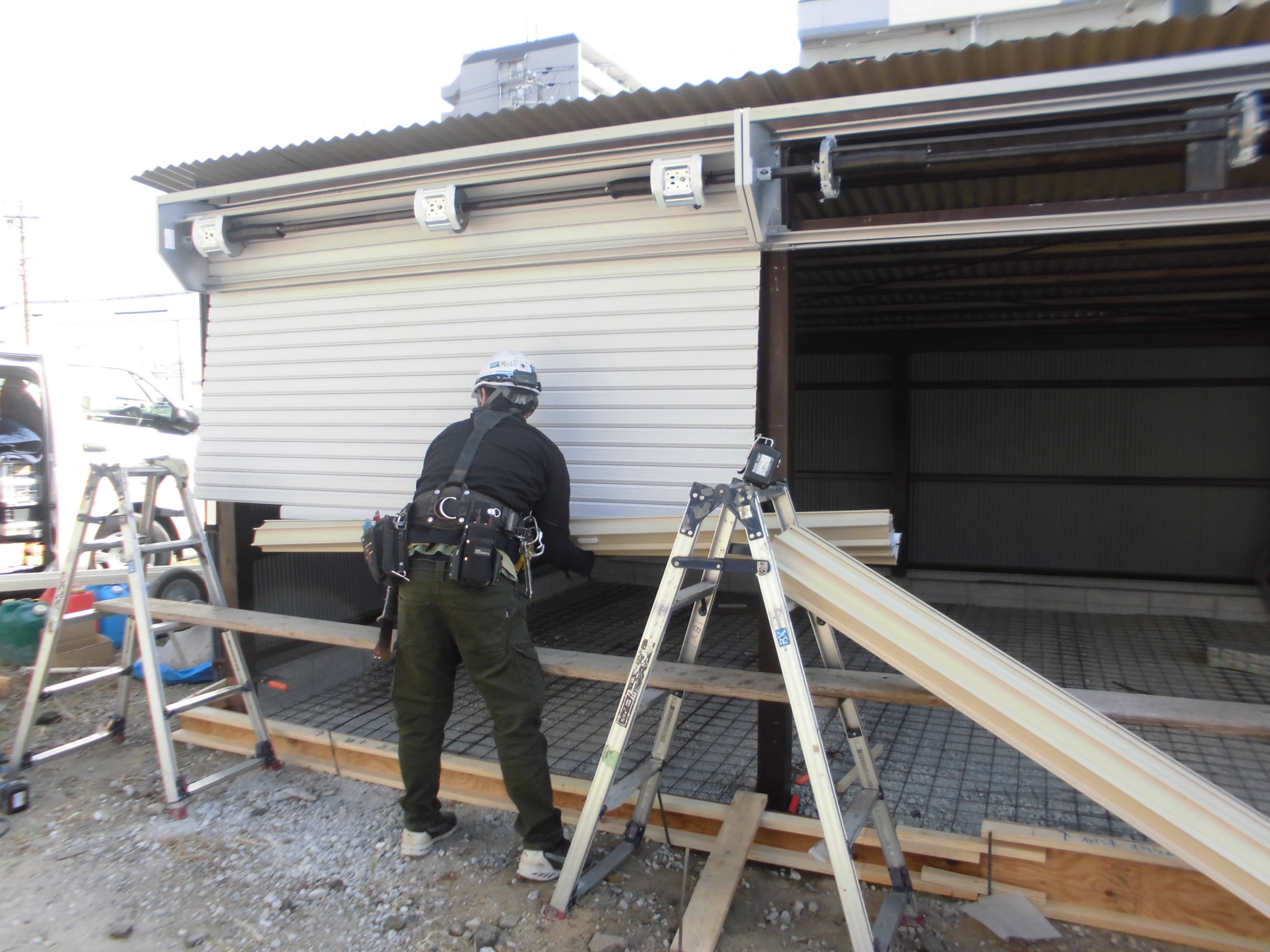

施工中⑥スラットは分割して取付ていきます。

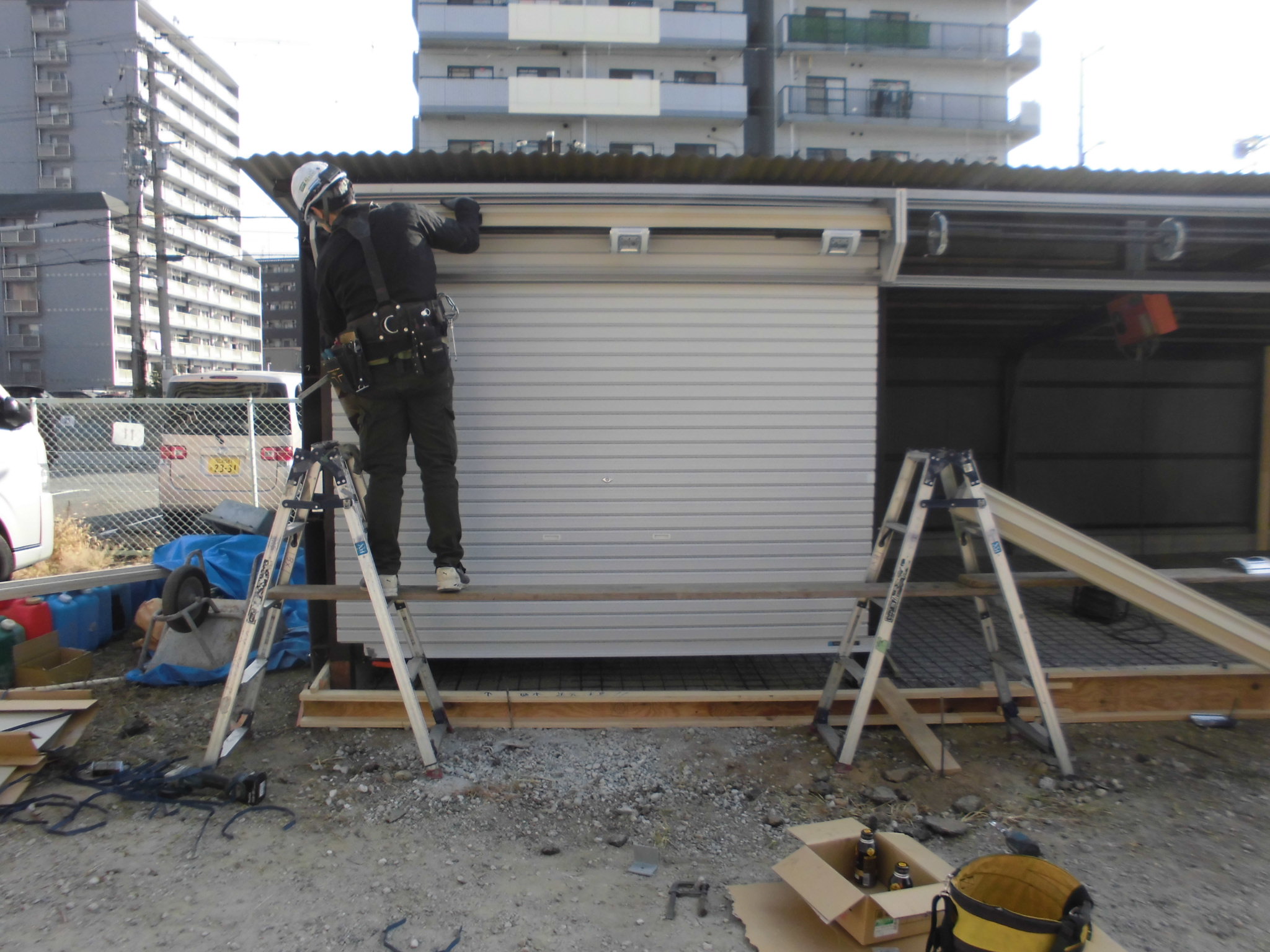

施工中⑦最下部の座板を取り付けてスラット部の取付は完了です。
施工中⑧２台目、３台目と同じ工程でスラット部の取付を行います。

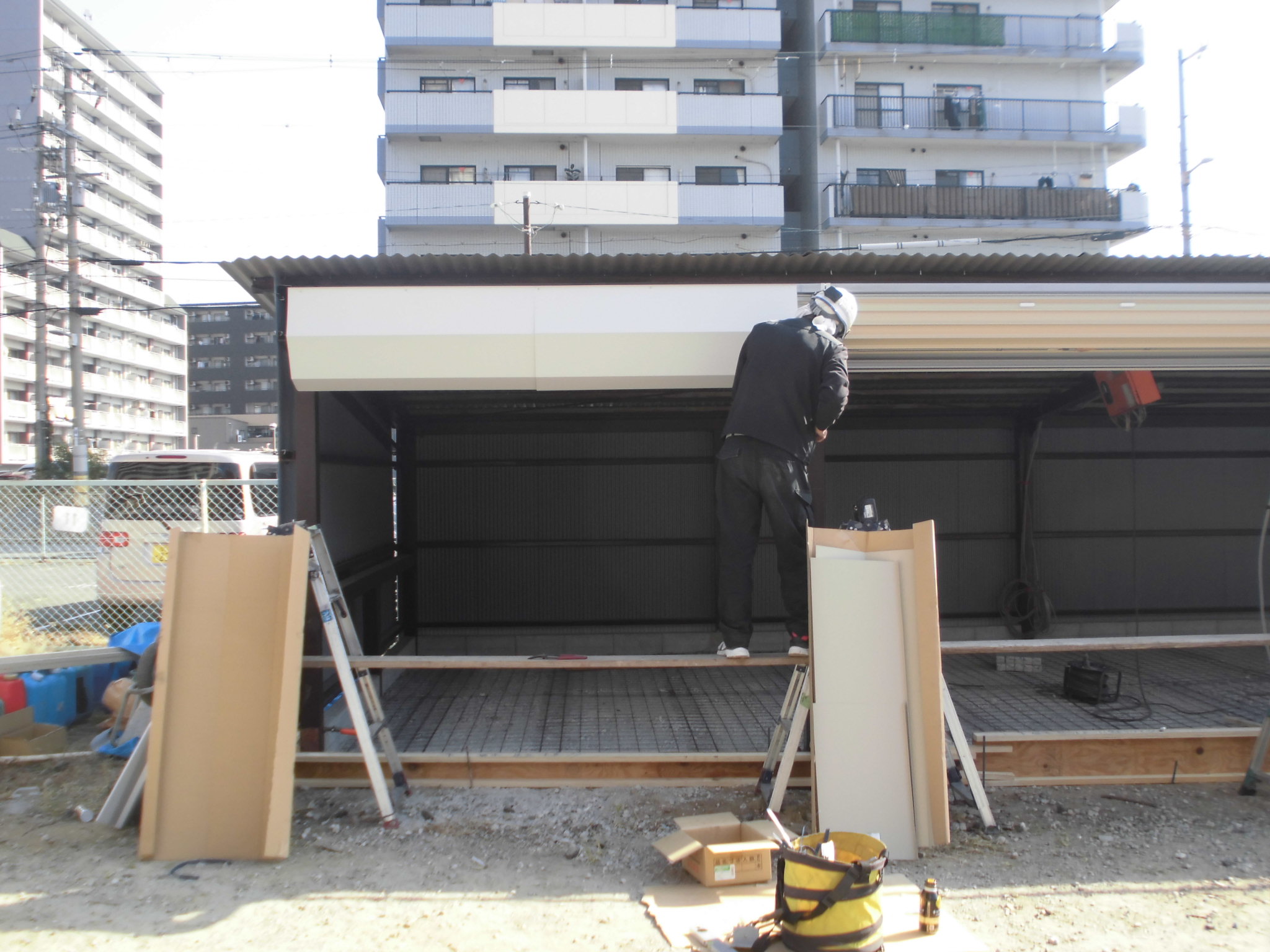

施工中⑨スラット部の取付が全て完了しましたら、シャッターボックスカバーを左側から順番に取付ていきます。

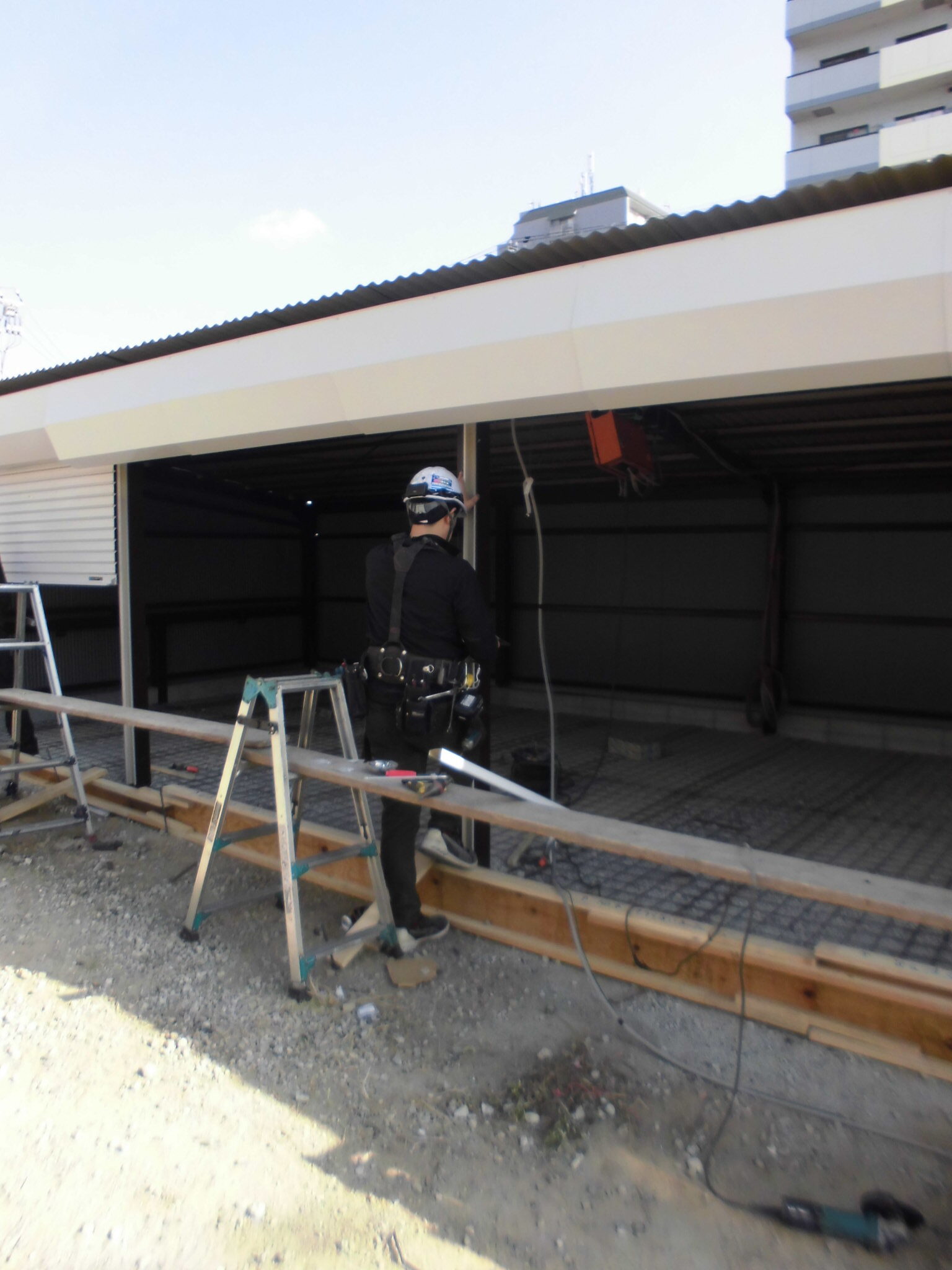

施工中⑩シャッターボックスカバーの取付が完了しましたら、左右のガイドレールを電動インパクトドライバーでビス止めしていきます。これも３台分行います。
施工後 動作確認調整、施錠調整をして完成となります。（全開時）

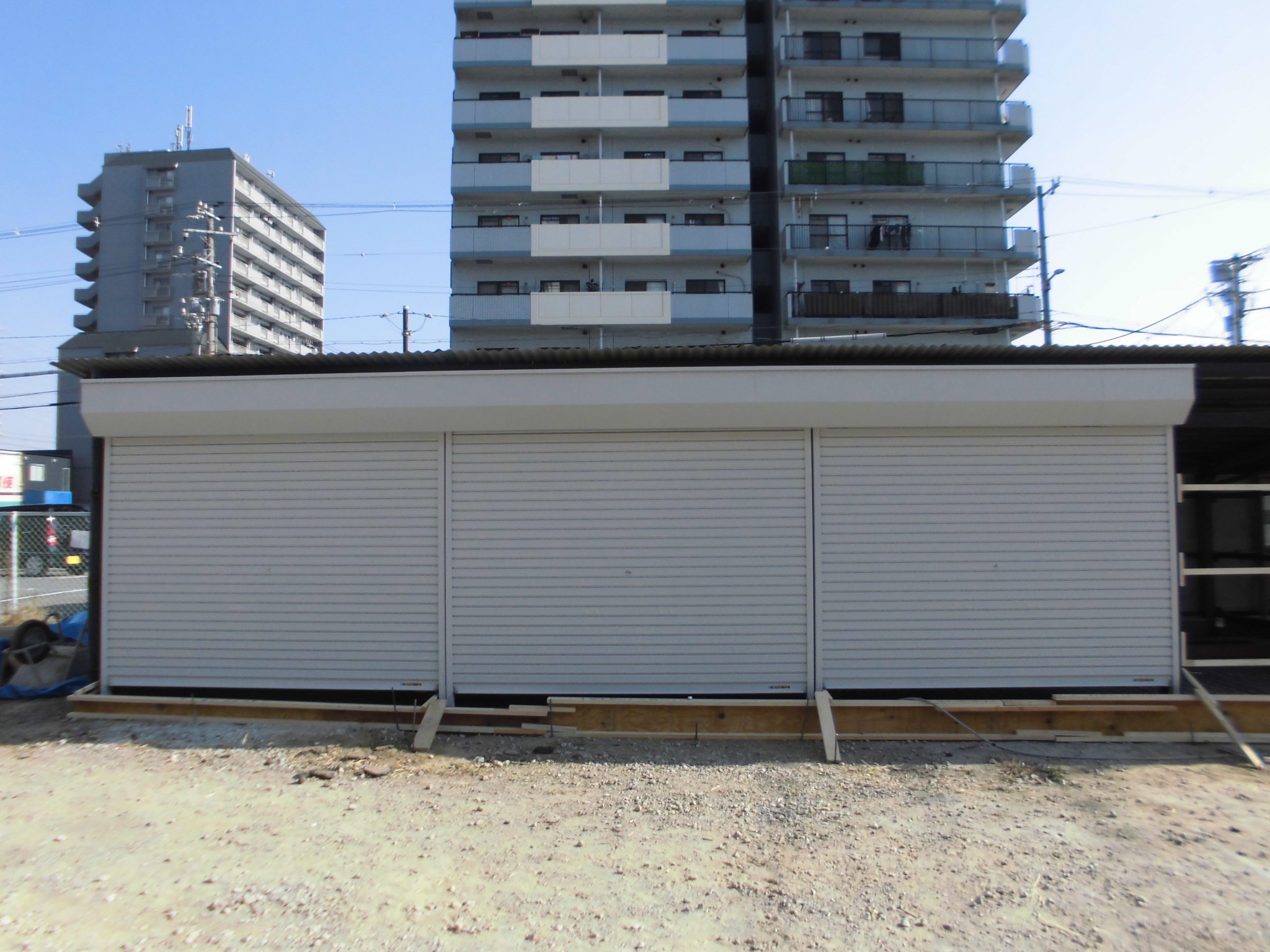

施工後 全閉時
