吹田市 先進的窓リノベ事業補助金対象商品YKKAPプラマードＵふかし枠70㎜施工例です。

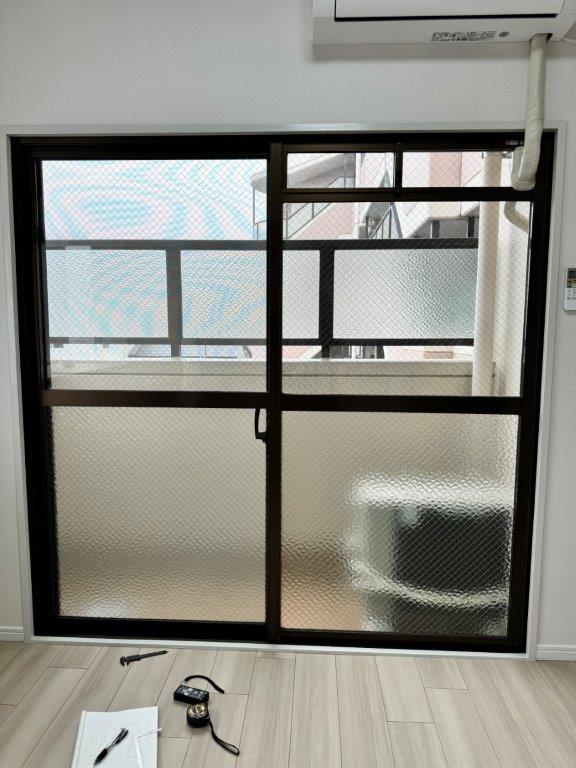

既存ご自宅のＦＩＸ窓に先進的窓リノベ事業補助金対象商品YKKAPプラマードＵ引き違い窓を取付て欲しいとのご相談が有りました。現場調査に伺い採寸致しますと、窓枠が10㎜程しか有りませんでした、プラマードＵを取付するのは７３㎜程必要ですので、メーカーオプションのふかし枠70㎜を取付してのお取付になりますとご説明しご了解を得ましたので、今回その施工工程を掲載致します。

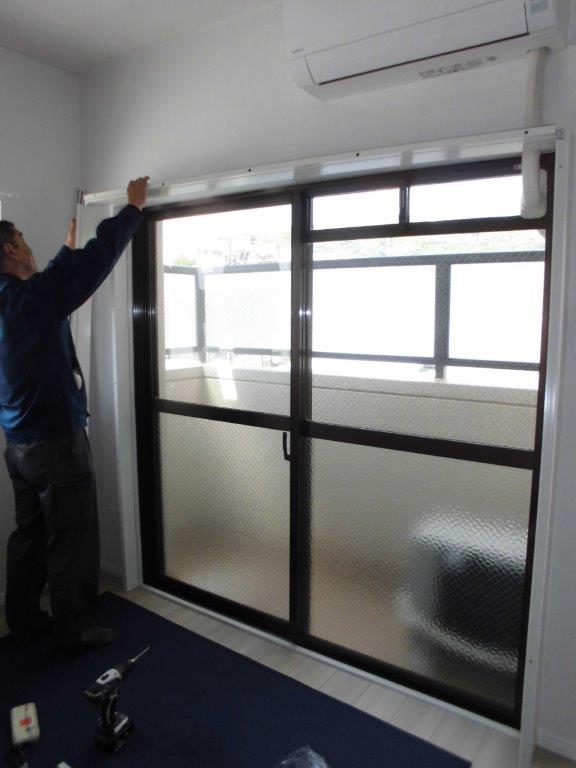

施工中①ふかし枠70㎜のアルミ下地材を既存枠にはめ込みます。

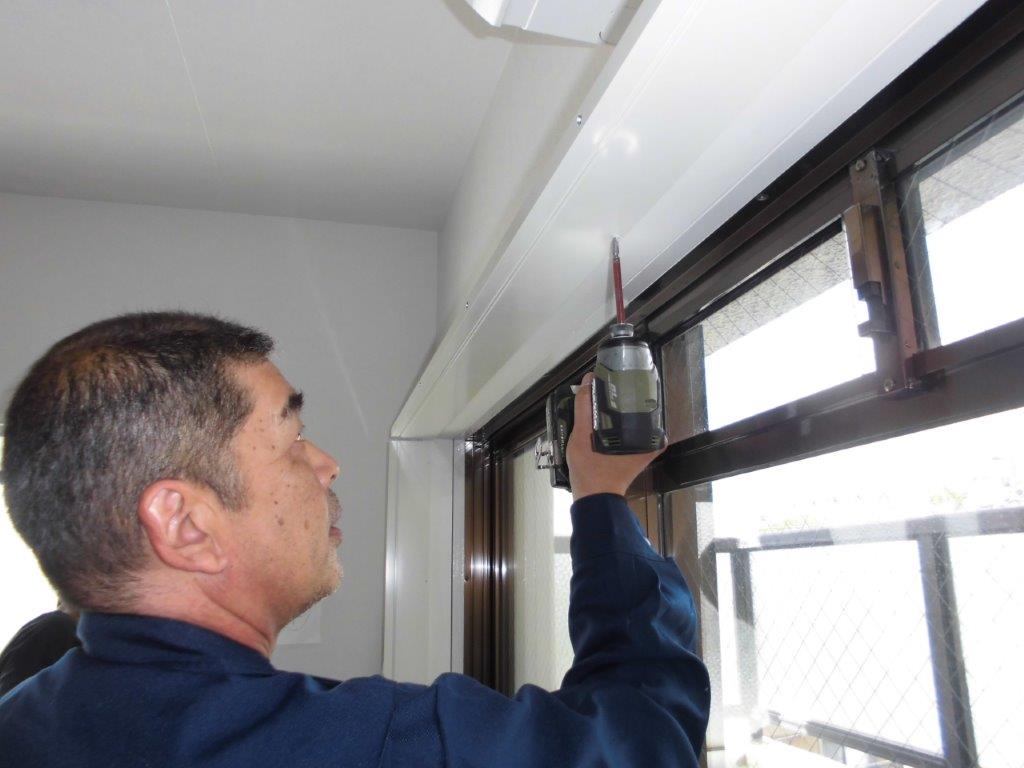

施工中②上部アルミ下地材を内部側から、電動インパクトドライバーでビス止めしている所です。

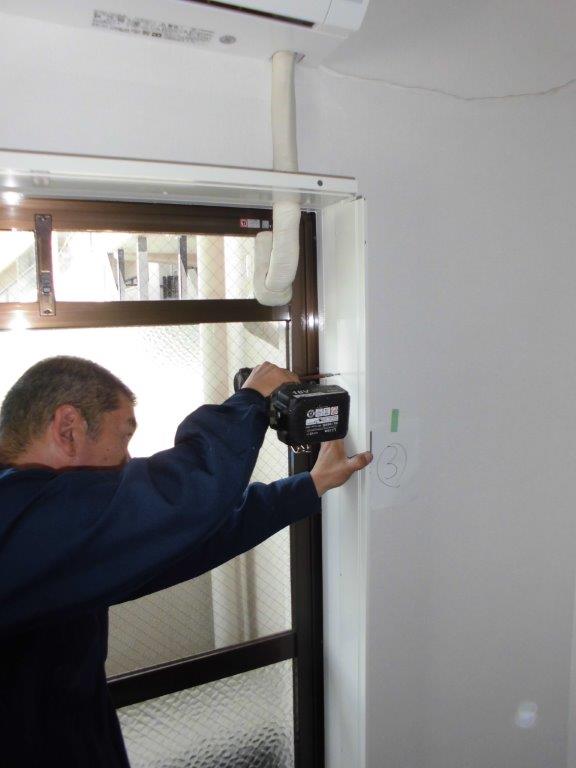

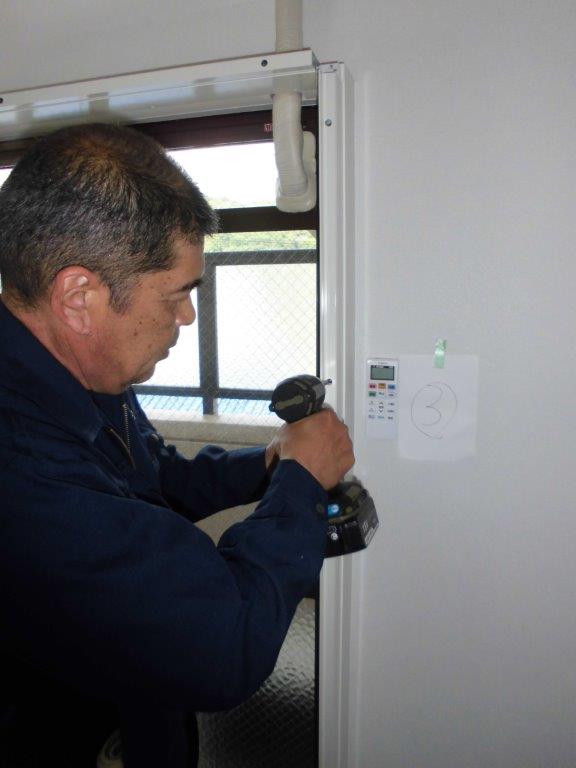

施工中③内観右側のアルミ下地材を内部側から電動インパクトドライバーでビス止めしている所です。
施工中④内観右側のアルミ下地材を窓枠小口側から電動インパクトドライバーでビス止めしている所です。

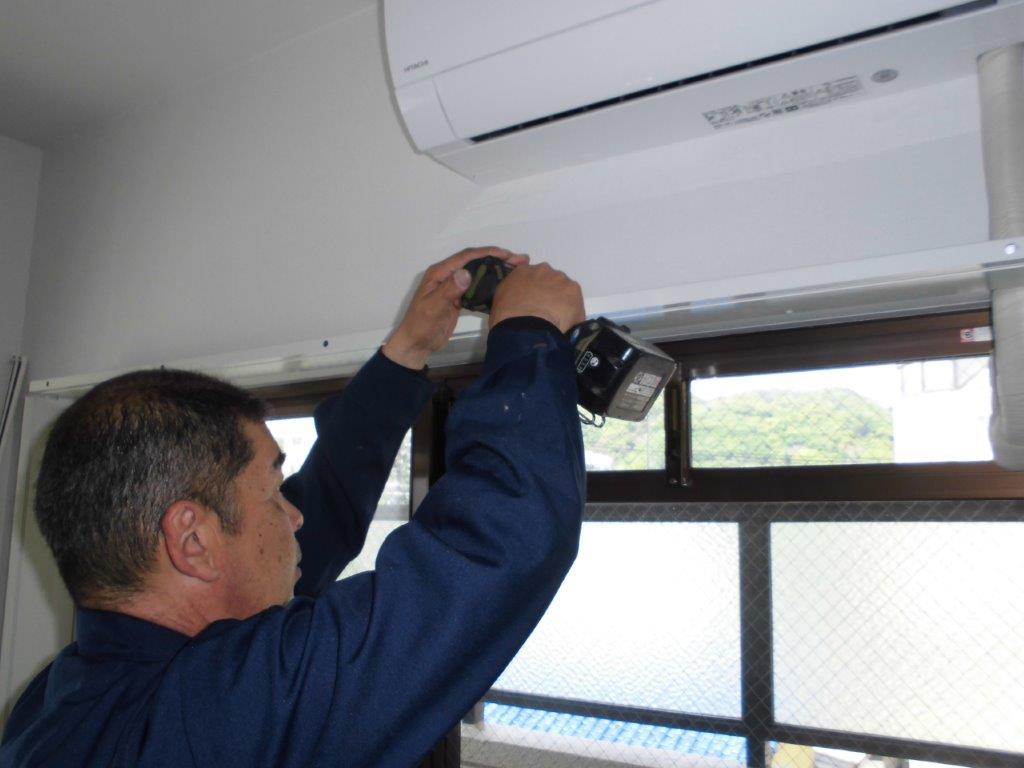

施工中⑤上部アルミ下地材を窓枠小口側から電動インパクトドライバーでビス止めしてしている所です。

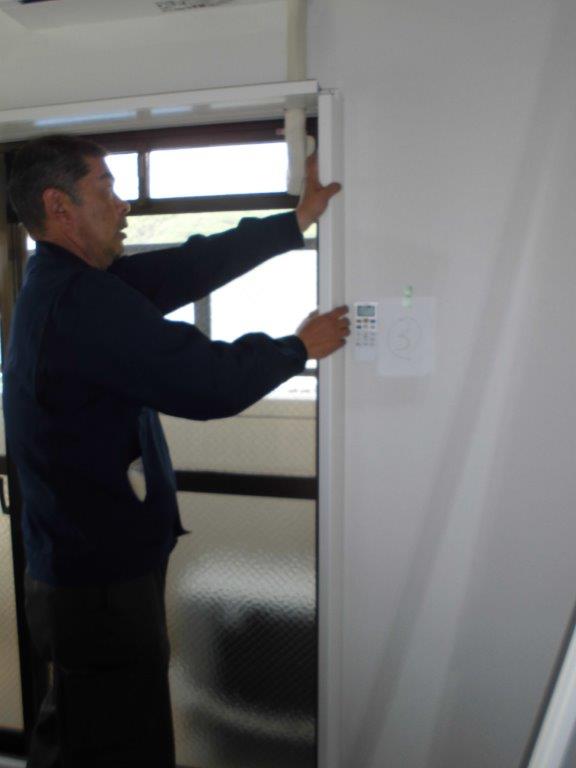

施工中⑥アルミ下地材の取付が完了しましたら、樹脂カバーを左右上部と順番に取付けていきます。

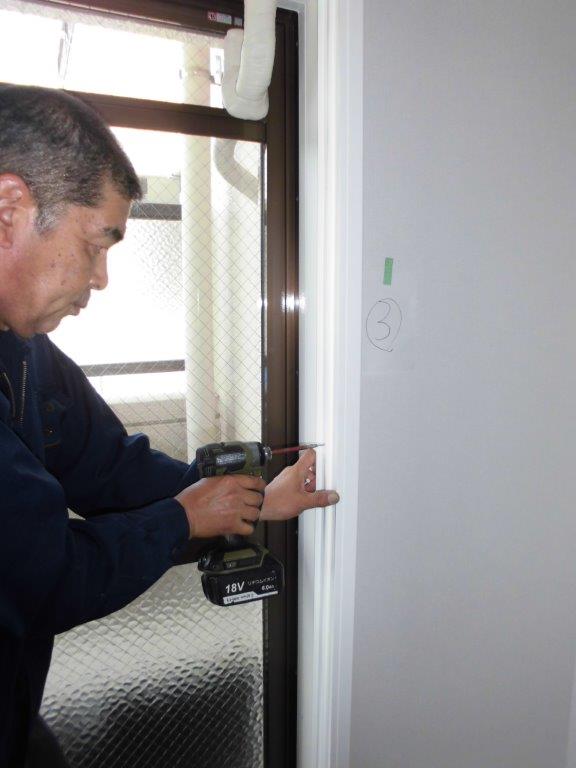

施工中⑦ふかし枠70㎜の取付が完了しましたら、プラマードＵの枠の取付です。写真は内観右側縦枠を電動インパクトドライバーでビス止めしている所です。

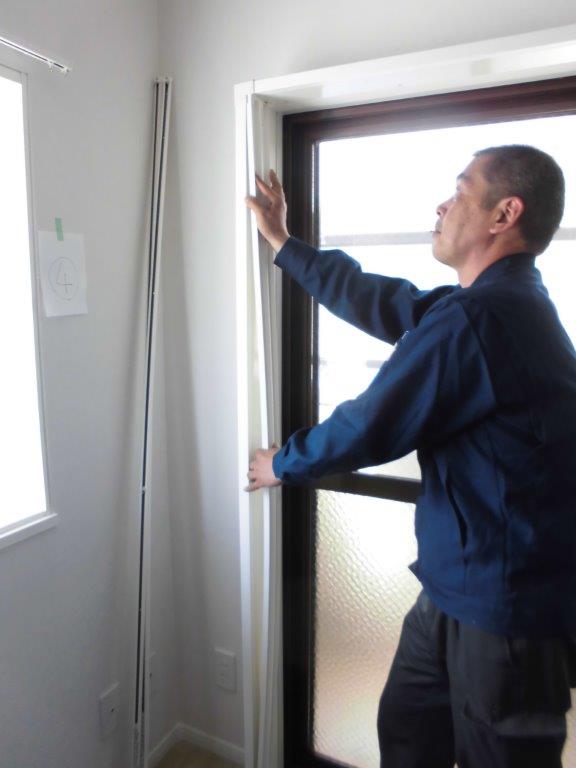

施工中⑧内観左側縦枠をふかし枠70㎜内にはめ込んでいます。

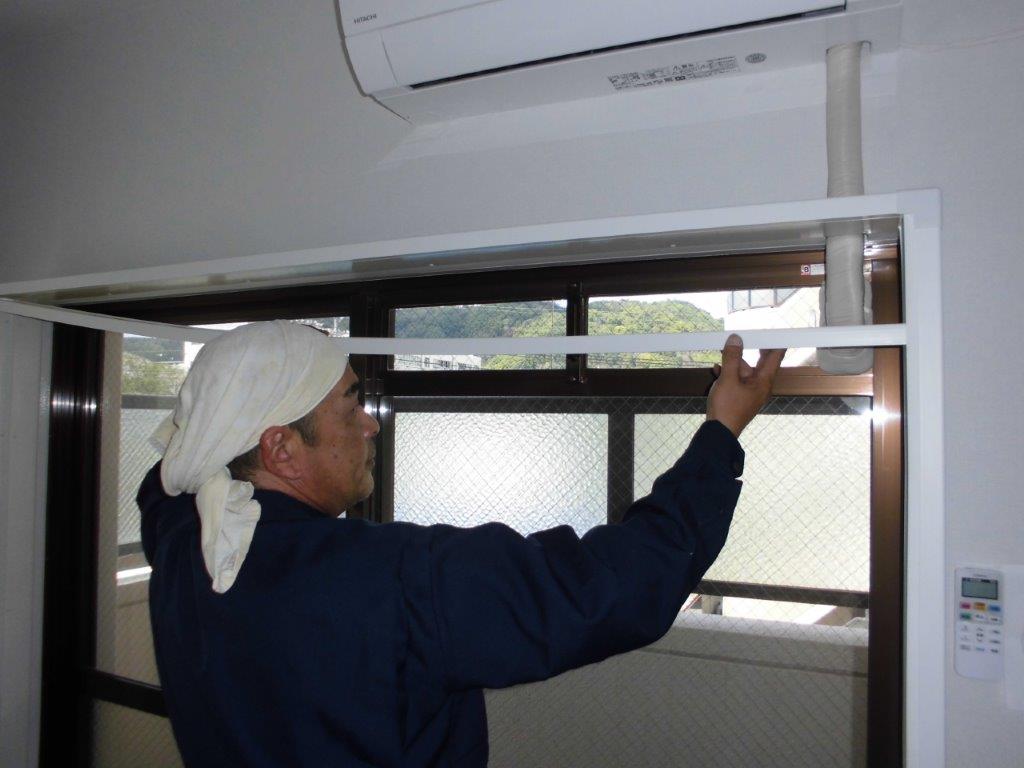

施工中⑨上部レールをふかし枠70㎜内にはめ込んでいます。

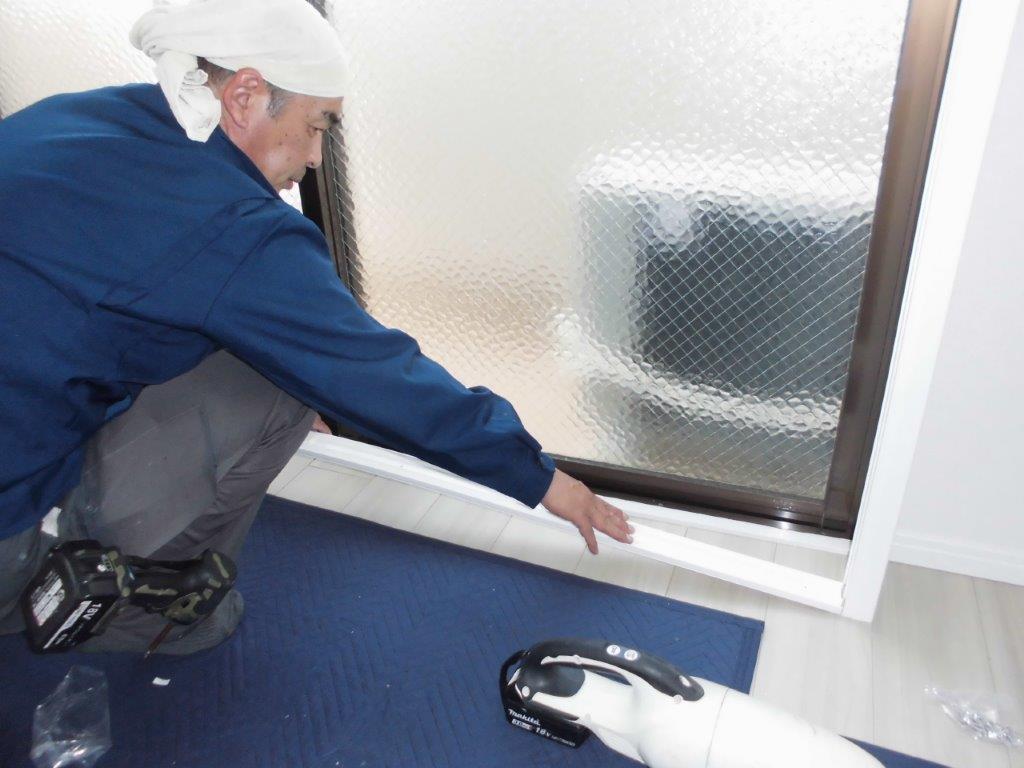

施工中⑩下レールをはめ込み電動インパクトドライバーでビス止めしていきます。

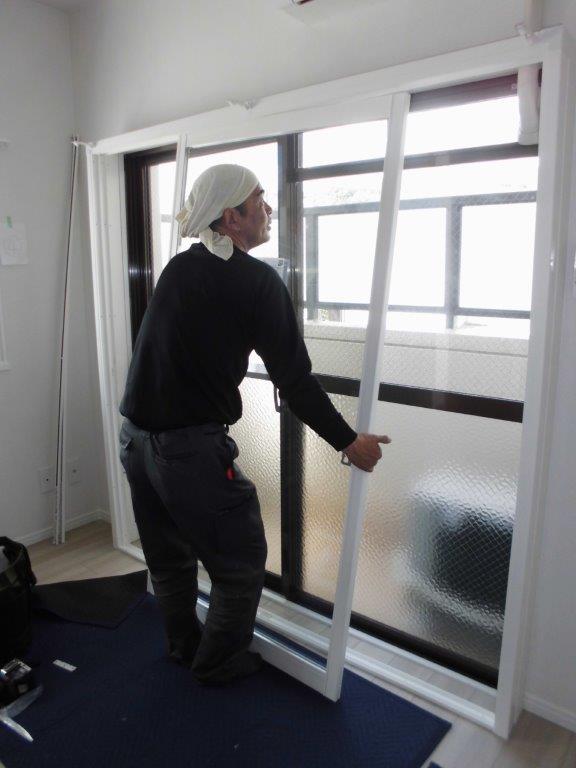

施工中⑪左右上下の枠の取付が完了しましたら、内観左側外硝子障子をはめ込みます。

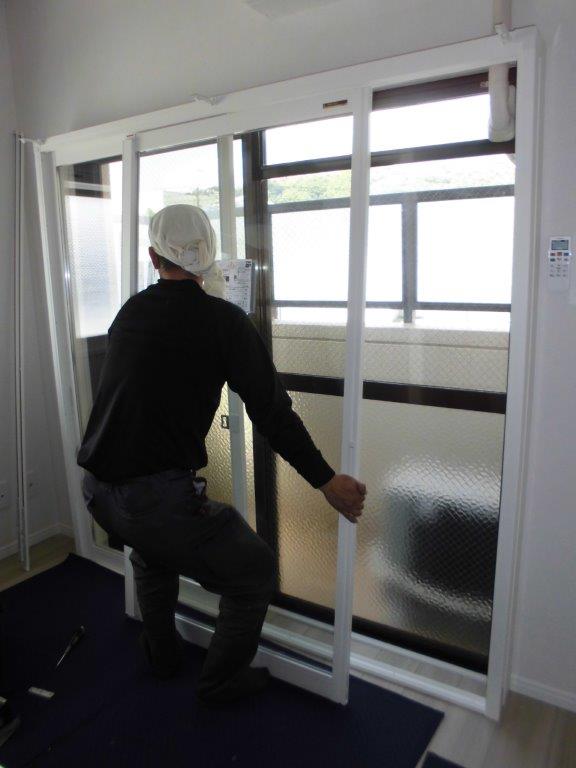

施工中⑫次に内観右側内硝子障子をはめ込みます。

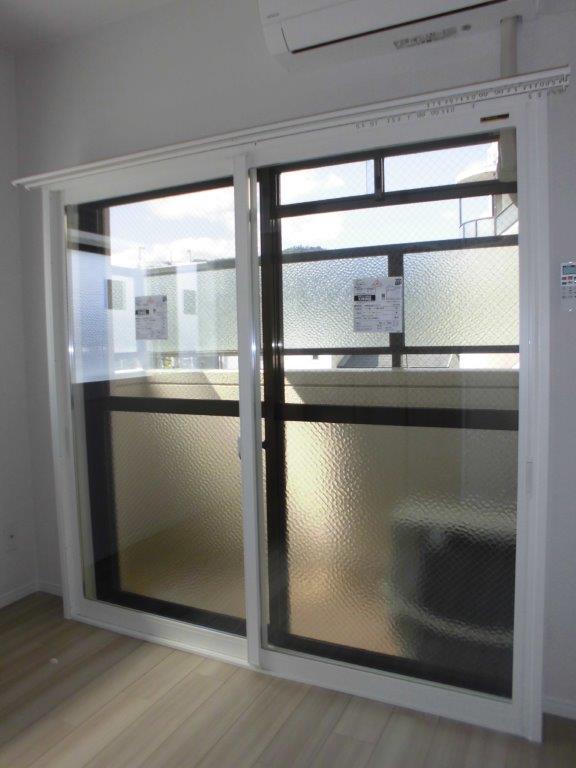

施工後硝子障子の動作調整、クレセントの施錠調整をして完成となります。この様に窓枠が１０㎜位しか無い所にもオプションのふかし枠を使用する事で取付可能ですので、是非ご相談下さい。このプラマードＵのサイズで68,000円の補助金が貰えます。
